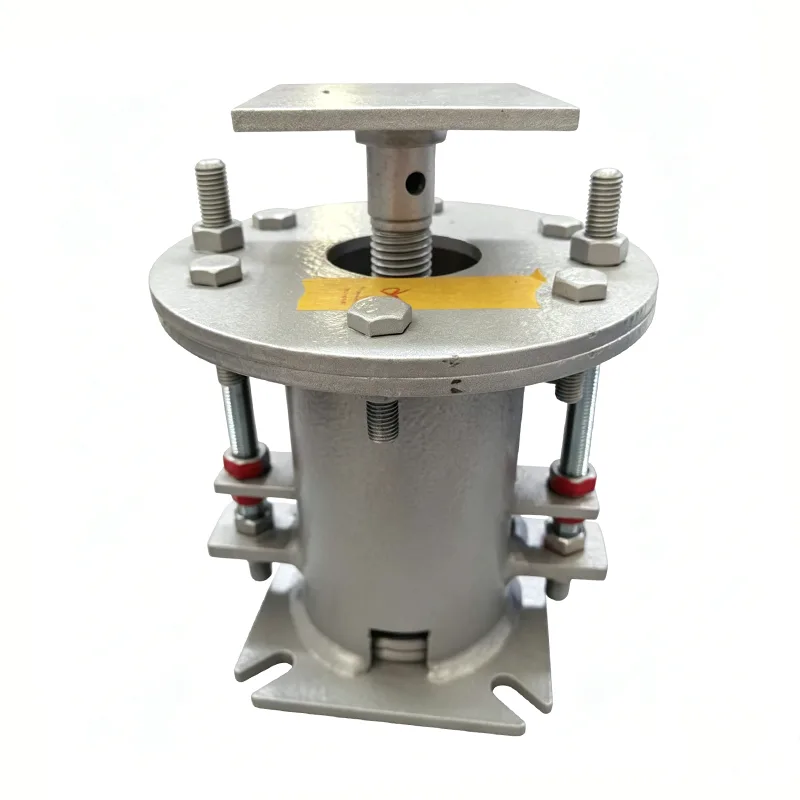

Пружынная вешалка

Спружынныя падвесныя апоры з'яўляюцца найважнейшымі апорнымі кампанентамі ў трубаправодных сістэмах, прызначаных для вытрымкі вагі трубы, паглынання цеплавога зрушэння і вібрацыі. Абапіраючыся на пругкую дэфармацыю спружын, яны кампенсуюць рух трубы, выкліканае перападамі тэмпературы, і стрымліваюць празмерную вібрацыю, забяспечваючы бяспечную і стабільную працу ўсёй трубаправоднай сістэмы. Вырабленыя кампаніяй Yangzhou Tianshun Piping, нашы спружыністыя вешалкі распрацаваны і выраблены ў строгай адпаведнасці з міжнароднымі стандартамі, каб адпавядаць патрабаванням падтрымкі трубаправодаў для розных умоў працы.

На гэтым малюнку паказана крывая характарыстык перамяшчэння нагрузкі пераменнай спружыннай апоры/падвескі, уключаючы ключавыя параметры нагрузкі і зрушэння для праверкі дакладнасці вытрымкі нагрузкі і эксплуатацыйнай надзейнасці прадукту.

Кожны блок падвяргаецца каліброўцы нагрузкі і праверцы прадукцыйнасці перад адпраўкай. Адхіленне наладкі ад нагрузкі кантралюецца ў межах ±5%, у адпаведнасці з міжнародным стандартам ANSI/MSS‑SP‑58‑2018, а таксама NB/T47039‑2013.

Прадукцыя адпавядае тэхнічным патрабаванням да энергетычных, нафтахімічных і іншых прамысловых трубаправодаў. Згодна з MSS‑SP‑58‑2018, максімальна дапушчальная зменлівасць нагрузкі для блокаў зменнай спружыны не павінна перавышаць 25 % працоўнай гарачай нагрузкі ў межах поўнага працоўнага ходу.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае пастаянную нагрузку, стабільнасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Структура прадукту

Стандартныя спружынныя апоры для вешалак складаюцца з наступных асноўных частак:

▶  Спружына ў зборы: выраблена з высакаякаснай спружыністай сталі, падвяргаецца строгай тэрмічнай апрацоўцы і выпрабаванням пад нагрузкай.

▶  Корпус: зварная канструкцыя з вугляродзістай сталі з антыкаразійнай апрацоўкай паверхні.

▶  Рэгулявальны шруба: выкарыстоўваецца для рэгулявання нагрузкі і вышыні падчас мантажу.

▶  Злучальныя аксэсуары: у тым ліку пад'ёмныя наканечнікі, падвесныя стрыжні і гайкі, даступныя для выбару ў адпаведнасці з патрабаваннямі на месцы.

▶  Індыкатар перамяшчэння: выразна паказвае фактычны аб'ём трубы для палягчэння ўстаноўкі і абслугоўвання.

Асноўныя функцыі

▶  Шырокі дыяпазон нагрузак: нагрузкі ад 10 Н да 100 000 Н, падыходзяць для большасці прамысловых трубаправодаў.

▶  Выдатная кампенсацыя зрушэння: максімальнае зрушэнне да 200 мм, эфектыўнае паглынанне пашырэння і звужэння трубы ў выніку змены тэмпературы.

▶  Кампактная структура: кампактная канструкцыя для ўстаноўкі ў вузкіх трубаправодах.

▶  Лёгкая ўстаноўка і рэгуляванне: абсталяваны спецыяльнымі рэгулявальнымі прыладамі для дакладнай налады нагрузкі нават падчас працы трубы.

▶  Доўгі тэрмін службы: усе ключавыя кампаненты выкарыстоўваюць матэрыялы прэміум-класа і праходзяць строгі кантроль якасці.

Перавагі прадукцыйнасці

Тэхнічныя параметры

Поля прымянення

Спружынныя падвесныя апоры шырока выкарыстоўваюцца ў прамысловых галінах з жорсткімі патрабаваннямі да зрушэння труб і вібрацыі:

▶  Сістэмы пара і вады для цеплаэлектрастанцый і атамных электрастанцый

▶  Тэхналагічныя трубаправоды для нафтахімічных заводаў

▶ Крыягенныя трубаправоды на прыёмных тэрміналах СПГ і СНГ

▶ Трубаправоды печаў і калон на нафтаперапрацоўчых заводах

▶  Гарадскія сеткі цэнтральнага ацяплення

▶ Сантэхнічныя трубаправоды для фармацэўтычнай і харчовай прамысловасці

Вытворчасць і кантроль якасці

Уся прадукцыя перад адпраўкай праходзіць комплексныя ўласныя выпрабаванні.

Унутранае тэсціраванне ўключае: праверку памераў і візуальны кантроль, PMI (пазітыўная ідэнтыфікацыя матэрыялу), праверку цвёрдасці, неразбуральны кантроль MT/PT (калі гэта дастасавальна), тэставанне нагрузкі спружынай (з крывымі нагрузка-зрушэнне) і вымярэнне таўшчыні пакрыцця.

Прадастаўляюцца пратаколы завадскіх выпрабаванняў (FTR) і пратаколы выпрабаванняў матэрыялаў (MTR).

Унутранае тэставанне не з'яўляецца тэставаннем трэціх асоб, акрэдытаваных ILAC. Тэставанне або лабараторнае тэсціраванне пад наглядам трэцяга боку даступна як асобная дадатковая паслуга.

Дадатковыя паслугі старонніх інспекцый (цытуюцца асобна):

1. Выпрабаванне матэрыялу: аналіз хімічнага складу, выпрабаванне на расцяжэнне, выпрабаванне на ўдар па Шарпі пры нізкай тэмпературы і выпрабаванне на цвёрдасць.

2. НК зварнога шва: Тэставанне магнітнымі часціцамі (MT), Тэставанне вадкасным пранікальным сродкам (PT), Ультрагукавое тэсціраванне (UT) і Радыяграфічнае тэсціраванне (RT).

3. Праверка прадукцыйнасці нагрузкі спружыны, уключаючы крывыя нагрузка-зрушэнне.

4. Гарачае цынкаванне/эпаксіднае пакрыццё на абарону ад карозіі.

5. Тэставанне пры сведках, назіранне за вытворчасцю і інспекцыя перад адгрузкай (PSI).

Дакладнасць нагрузкі нашай прадукцыі, стандарты тэсціравання і сістэмы дакументацыі параўноўваюцца з міжнароднай сістэмай апорных труб LISEGA. У адрозненне ад стандартных айчынных вытворцаў, якія пастаўляюць толькі сам прадукт, мы прадстаўляем крывую нагрузкі-перамяшчэння з кожным спружынным блокам; мы таксама спрыяем тэсціраванню SGS і праверкам пры сведках трэціх асоб, а таксама падтрымліваем праверку дакументаў інжынерамі PE/CPE для замежных праектаў.

Паслугі персаналізацыі

У дадатак да стандартных прадуктаў, мы прапануем індывідуальныя рашэнні, заснаваныя на канкрэтных патрабаваннях кліентаў:

▶ Індывідуальны дызайн для спружынных вешалак з асаблівымі патрабаваннямі да нагрузкі і перамяшчэння

▶  Выбар матэрыялу для экстрэмальных умоў працы, такіх як высокая тэмпература, нізкая тэмпература і агрэсіўныя асяроддзя

▶  Карыстальніцкія нестандартныя тыпы злучэнняў і ўсталявальныя памеры

▶  Падтрымка аналізу напружання ў трубе і выбару падвесак
