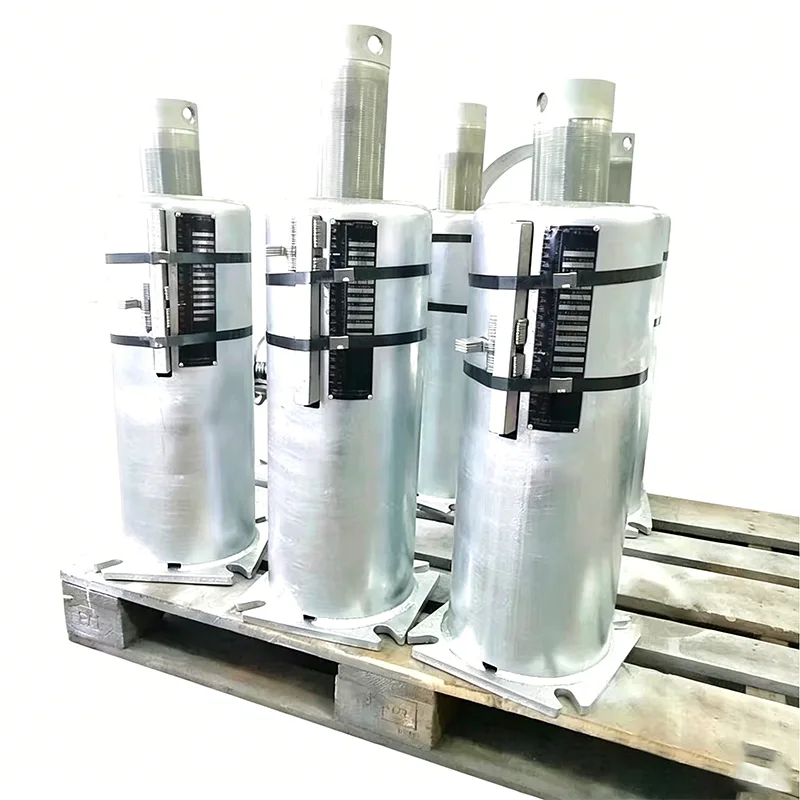

Спружынныя апоры электрастанцыі

Кампанія Yangzhou Tianshun Pipeline Technology Co., Ltd., заснаваная на 14-гадовым вопыце ў галіне апор/падвесак для трубаправодаў і рашэнняў для падтрымкі электрастанцый, забяспечвае спружынныя апоры электрастанцый для цеплавых, ядзерных і камбінаваных электрастанцый. Гэтыя прадукты распрацаваны для кантролю цеплавога перамяшчэння і размеркавання напружання ў высокатэмпературных трубаправодах высокага ціску, абароны важных інтэрфейсаў асноўнага абсталявання, такога як катлы і паравыя турбіны. Наступная інфармацыя ахоплівае характарыстыкі прадукту, інжынерныя перавагі і канкрэтныя месцы прымянення.

На гэтым малюнку паказана крывая характарыстык перамяшчэння нагрузкі пераменнай спружыннай апоры/падвескі, уключаючы ключавыя параметры нагрузкі і зрушэння для праверкі дакладнасці вытрымкі нагрузкі і эксплуатацыйнай надзейнасці прадукту.

Кожны блок падвяргаецца каліброўцы нагрузкі і праверцы прадукцыйнасці перад адпраўкай. Адхіленне наладкі ад нагрузкі кантралюецца ў межах ±5%, у адпаведнасці з міжнародным стандартам ANSI/MSS‑SP‑58‑2018, а таксама NB/T47039‑2013.

Прадукцыя адпавядае тэхнічным патрабаванням да энергетычных, нафтахімічных і іншых прамысловых трубаправодаў. Згодна з MSS‑SP‑58‑2018, максімальна дапушчальная зменлівасць нагрузкі для блокаў зменнай спружыны не павінна перавышаць 25 % працоўнай гарачай нагрузкі ў межах поўнага працоўнага ходу.

Крывая нагрузкі-перамяшчэння, атрыманая ў выніку тыпавых выпрабаванняў пастаяннай спружыннай апоры/падвескі. Гарызантальная вось азначае зрушэнне, а вертыкальная вось - нагрузку. Крывая застаецца прыблізна гарызантальнай па ўсім працоўным ходзе, дэманструючы, што апорная сіла застаецца па сутнасці пастаяннай, калі трубаправод адхіляецца з-за цеплавога пашырэння і сціску.

Гэты тып выпрабаванняў правярае пастаянную нагрузку, устойлівасць пры поўным ходзе і эксплуатацыйную надзейнасць блокаў пастаяннай спружыны. Усе вытворчыя ўстаноўкі падлягаюць каліброўцы нагрузкі перад адпраўкай, пры гэтым адхіленне нагрузкі кантралюецца ў межах ±6 % у адпаведнасці з ANSI/MSS‑SP‑58‑2018 і NB/T47038‑2013.

Гэтыя прадукты прымяняюцца да прамысловых трубаправодных сістэм з вялікім цеплавым перамяшчэннем, уключаючы магістральныя параправоды і іншыя высокатэмпературныя трубаправоды і трубаправоды высокага ціску.

Асаблівасці прадукту

Спружынныя апоры электрастанцыі распрацоўваюцца на заказ на аснове вынікаў аналізу напружання ў трубаправодзе з асноўнымі характарыстыкамі, арыентаванымі на ўтрыманне нагрузкі, адаптыўнасць да перамяшчэння і доўгатэрміновую эксплуатацыйную стабільнасць.

Механізм перамяшчэння нагрузкі: даступны ў дзвюх канфігурацыях: падвескі/апоры з пераменнай спружынай і вешалкі/апоры для спружыны з пастаяннай сілай. Блокі зменнай спружыны нясуць нагрузку з лінейнай калянасцю, у той час як блокі з пастаяннай сілай забяспечваюць амаль пастаянную апорную сілу на працягу ўсяго працоўнага ходу, з адхіленнем, якое кантралюецца ў межах 5%, ухіляючы дадатковыя нагрузкі ў трубаправодах, выкліканыя вагальнымі сіламі падтрымкі.

Матэрыял і тэмпературная сумяшчальнасць: спружынныя элементы выраблены з легаванай спружыністай сталі, уключаючы 60Si2Mn і 50CrVA. Элементы канструкцыі могуць быць выраблены з вугляродзістай сталі, тэрмаўстойлівай легаванай сталі або нержавеючай сталі. Агульны дапушчальны дыяпазон працоўных тэмператур ахоплівае ад -196°C да +650°C, што адпавядае ўсім патрабаванням трубаправода ад нізкатэмпературнай падачы вады да высокатэмпературнай асноўнай пары.

Канструкцыя ўстаноўкі і ўводу ў эксплуатацыю: кожная апора/падвеска абсталявана фіксатарам для ўстаноўкі і таблічкай з нагрузкай. Проста зніміце фіксуючы штыфт пасля ўстаноўкі ў халодным стане, каб актываваць працу. Дадзеныя таблічкі палягчаюць праверку на месцы нумароў мадэляў і зададзеных нагрузак, значна скарачаючы час уводу ў эксплуатацыю.

Усебаковыя ўласныя выпрабаванні: усе выпрабаванні, уключаючы жорсткасць спружыны, дэфармацыю пры сціску і таўшчыню пакрыцця паверхні, праводзяцца ў нашай уласнай лабараторыі, каб гарантаваць стабільную прадукцыйнасць вытворчых партый. Кожная прылада перад адпраўкай праходзіць тры цыклы поўнага сціску з запісам крывой калянасці.

Дзякуючы гэтым асаблівасцям канструкцыі спружынныя апоры электрастанцыі падтрымліваюць зададзеную вышыню сістэм трубаправодаў у сумесных умовах лінейнага цеплавога пашырэння і бесперапыннай вібрацыі, зніжаючы верагоднасць незапланаваных адключэнняў.

Інжынерныя перавагі

У канструкцыі трубаправода электрастанцыі, у параўнанні з чыста цвёрдымі апорамі або фіксацыяй заціскамі для труб, рашэнні для эластычных апор забяспечваюць непасрэдныя паляпшэнні ў кантролі напружання, абароне абсталявання і адаптыўнасці ўстаноўкі. Інжынерная каштоўнасць спружынных апор электрастанцыі выяўляецца ў наступных аспектах:

Эфектыўная кампенсацыя цеплавога зрушэння: Жорсткія апоры не могуць паглынаць цеплавое пашырэнне трубаправода, што часта прыводзіць да звязвання трубаправоднай сістэмы, адрывання апоры або перагрузкі. Эластычныя падвесы/апоры нясуць нагрузку лінейна або пастаянна па меры зрушэння трубаправода, падтрымліваючы ўзровень напружання ў дапушчальных межах, вызначаных такімі кодамі, як ASME B31.1.

Зніжэнне цягі і моманту на інтэрфейсах асноўнага абсталявання: калектары катлоў і парозаборнікі турбін надзвычай адчувальныя да сіл і момантаў. Пасля рэгулявання з дапамогай спружынных падвесак/апор, цяга на інтэрфейсе значна памяншаецца, што прадухіляе расколіны зварных швоў і ўцечкі фланцаў. Гэта важная мера для падаўжэння інтэрвалаў тэхнічнага абслугоўвання карпусоў турбін, галоўных паравых клапанаў і іншага абсталявання.

Падаўленне перадачы вібрацыі: трубаправоды электрастанцыі схільныя да вібрацыі ва ўмовах высокай хуткасці пары або двухфазнага патоку. Спружынныя апорныя сістэмы рэгулююць аптымальную жорсткасць апоры з дапамогай пругкіх элементаў, а ў спалучэнні з амартызатарамі эфектыўна рассейваюць энергію вібрацыі, каб прадухіліць структурную стомленасць.

Шчодры допуск для ўстаноўкі на месцы: спружынныя падвескі/апоры дазваляюць дакладна рэгуляваць у пэўным дыяпазоне вышыні, кампенсуючы адхіленні ў грамадзянскіх падмурках і пры ўсталёўцы трубаправода ў халодным стане. Спружыны з пастаяннай сілай часта абсталяваны гідраўлічнымі або шрубавымі дапаможнымі прыладамі рэгулявання для дакладнага выраўноўвання на месцы.

Працяглая эксплуатацыя і барацьба з расслабленнем: Дзякуючы канструкцыі спружыны супраць расслаблення і ўстойлівай да карозіі апрацоўцы паверхні (гарачае цынкаванне, Dacromet і г.д.), дэградацыя апорнай сілы мінімальная. Больш за 70% нашых дадатковых заказаў з замежных праектаў паступаюць ад пастаянных кліентаў, што ў пэўнай ступені адлюстроўвае доўгатэрміновую надзейнасць нашых прадуктаў падтрымкі.

Прыкладанні прадукту

Спружынныя апоры электрастанцыі ў асноўным усталёўваюцца ў крытычных месцах цыркуляцыі пара і вады на электрастанцыі і ў сістэмах дымавых газаў з высокай тэмпературай. У спалучэнні з амартызатарамі, жорсткімі стойкамі і іншымі кампанентамі яны ўтвараюць поўную гнуткую сістэму ўтрымання.

Плошча катла: выкарыстоўваецца на магістральных параправодах, трубаправодах гарачага і халоднага паўторнага нагрэву, выходных каналах пароперагравальніка і г. д. Паглынае вертыкальнае і гарызантальнае цеплавое зрушэнне корпуса катла і злучальных трубаправодаў, прадухіляе празмернае напружанне ў злучэннях сопла коллектара і зніжае рызыку парэпання зварных швоў.

Зона турбіны: усталяваны на магістральных паравых трубах, высокатэмпературных паравых трубах паўторнага нагрэву і абводных трубаправодах высокага ціску. Дзякуючы дакладнай апоры абмяжоўвае сілы і моманты, якія перадаюцца на інтэрфейсы турбіны, забяспечвае дакладнасць выраўноўвання вала і памяншае ўздзеянне вібрацыі на карпусы турбіны.

Сістэма сілкавання высокага ціску: на трубаправодах сілкавання высокага ціску і водаправодах з астуджэннем спружынныя падвескі/апоры падтрымліваюць цяжкія трубаправоды, прыстасоўваючыся да змен тэмпературы, падтрымліваюць нахіл трубаправода і пазбягаюць кавітацыі або праблем з гідраўдарам, выкліканых абмежаваным перамяшчэннем.

Дымавыя газы і сістэма дэсульфурацыі/дэнітрыфікацыі: для дымавых газаў/паветраводаў вялікага дыяметра, каналаў ўваходу/выхаду GGH і каналаў злучэння вежы дэсульфурацыі. Гэтыя танкасценныя канструкцыі адчуваюць значнае цеплавое пашырэнне. Спружынныя апоры кампенсуюць гэта зрушэнне, памяншаюць напружанне фланцавага злучэння і працуюць разам з кампенсатарамі для абароны ўсёй сістэмы дымавых газаў.

Звычайны востраў для ядзернай энергетыкі: выкарыстоўваецца на галоўнай паравой трубаправодзе другаснага контуру, галоўнай падачы вады і іншых трубаправодах. Адпавядае патрабаванням кантролю ўзгодненасці ядзернай энергіі і забяспечвае поўныя сертыфікаты якасці матэрыялаў і справаздачы аб кваліфікацыі функцый падтрымкі.

Гарантыя якасці і завадскія магчымасці

Наша фабрыка ў правінцыі Цзянсу абсталявана цалкам аўтаматычнымі лініямі па вытворчасці сильфонов, сістэмамі рэзкі і зваркі з ЧПУ, а таксама сертыфікаванай камандай неразбуральнага кантролю (NDT). Ад паступлення неапрацаванага спружыннага дроту да пастаўкі гатовай прадукцыі спружынныя апоры для электрастанцый праходзяць строгі кантроль у наступных кантрольных пунктах: праверка цеплавых лікаў сыравіны і фізіка-хімічных справаздач, цвёрдасць і металаграфічная праверка пасля тэрмічнай апрацоўкі спружыны, тэставанне гатовай прадукцыі на жорсткасць пры поўным ходзе, а таксама таўшчыня павярхоўнага пакрыцця і выпрабаванні на адгезію.

Наша сістэма менеджменту якасці сертыфікавана па ISO 9001:2015, і ўся прадукцыя адпавядае міжнародным стандартам, уключаючы ASME, CE і API. Поўная дакументацыя аб прыёмцы можа быць прадастаўлена ў адпаведнасці з патрабаваннямі праекта.

Інжынерная падтрымка і паслугі

Абапіраючыся на наш вопыт паставак трубаправоднага абсталявання больш чым у 45 краін свету, мы забяспечваем комплексны выбар, мантаж і доўгатэрміновую тэхнічную падтрымку для кожнай партыі спружынных апор для электрастанцый:

▶  Разлік выбару: атрымлівайце справаздачы аб аналізе напружання ў трубаправодзе і рэкамендуйце адпаведныя тыпы апор/падвесак, канстанты спружыны і вышыню ўстаноўкі.

▶  Хуткае рэагаванне: адказы на перадпродажныя тэхнічныя запыты і расцэнкі даюцца на працягу аднаго працоўнага дня.

▶  Кантроль і назіранне на месцы: падтрымлівайце назіранне за працэсамі тэсціравання на месцы кліентам або трэцім бокам.

▶  Кіраўніцтва па ўсталёўцы і ўводу ў эксплуатацыю: дайце падрабязныя інструкцыі па ўсталёўцы і рэкамендацыі па рэгуляванні халоднага стану, пры неабходнасці даступная дыстанцыйная відэадапамога.

▶  Служба запасных частак: захоўвайце запісы каліброўкі спружыны для кожнай вытворчай партыі, што дазваляе хутка пастаўляць запасныя вузлы спружын.

Каб абмеркаваць рашэнні па канфігурацыі Power Plant Spring Support для канкрэтных праектаў або атрымаць рэкамендацыі па адпаведных праектах, звярніцеся да нашай службы тэхнічных продажаў. Мы дамо падрабязныя аркушы разліку нагрузкі-перамяшчэння і рэкамендаваныя схемы, заснаваныя на рэальных умовах працы, а не проста спіс стандартных мадэляў, што дапаможа вам кантраляваць агульныя выдаткі на закупкі, забяспечваючы пры гэтым бяспечную эксплуатацыю трубаправода.
