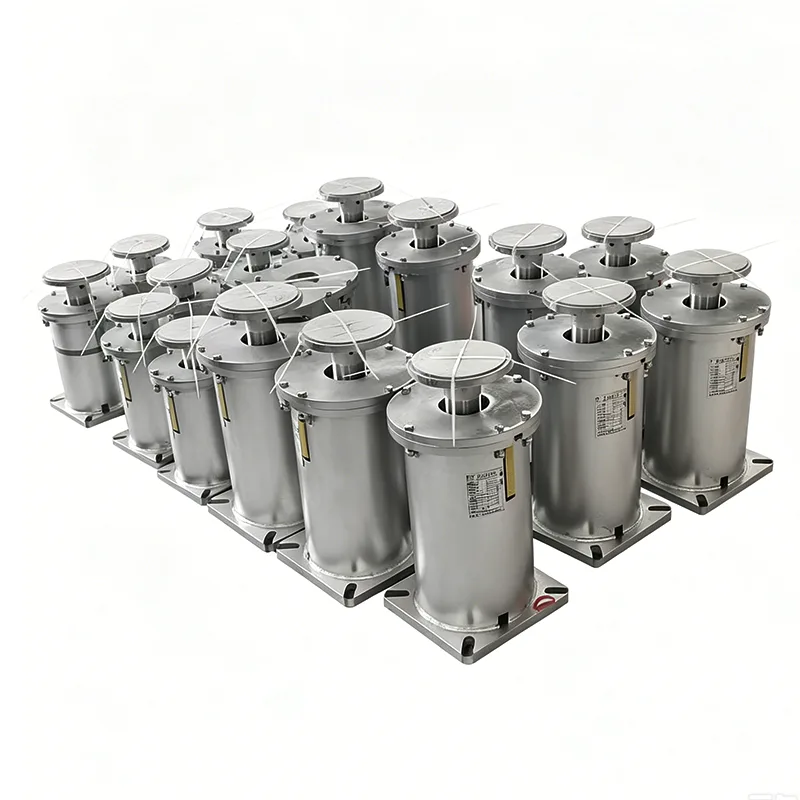

Кароткі змест артыкула: A Пераменная падтрымка спружыныгэта механічнае прыстасаванне для апорнай трубы, прызначанае для пераносу нагрузак на трубаправоды пры вертыкальным руху, выкліканым цеплавым пашырэннем, сцісканнем і зменамі працоўных умоў. У адрозненне ад жорсткіх апор, гэта дазваляе кантраляванае зрушэнне, захоўваючы прадказальную апорную сілу. Гэта робіць яго асабліва карысным для тэхналагічных прадпрыемстваў, электрастанцый, нафтаперапрацоўчых заводаў, хімічных прадпрыемстваў, сістэм СПГ і іншых прамысловых трубаправодаў. У гэтым кіраўніцтве тлумачыцца, як працуюць апоры з пераменнай спружынай, як іх правільна выбраць, якія тэхнічныя фактары найбольш важныя і як Tianshun можа забяспечыць стандартныя і індывідуальныя рашэнні для патрабавальных сістэм трубаправодаў.
A Пераменная падтрымка спружыныгэта апорны вузел трубы, які выкарыстоўвае спіральную спружыну для падтрымкі ўчастка трубаправода, дазваляючы пры гэтым кантраляваць вертыкальнае перамяшчэнне. Звычайна ён усталёўваецца там, дзе труба не можа заставацца на фіксаванай вышыні, таму што рабочая тэмпература выклікае пашырэнне або звужэнне лініі.
У звычайнай жорсткай апоры кропка апоры застаецца па сутнасці нерухомай. Гэта можа стаць праблемай, калі гарачая труба пашыраецца. Труба можа спрабаваць рухацца ўверх ці ўніз, у той час як жорсткая апора супраціўляецца гэтаму руху. Выніковае ўзаемадзеянне можа павялічыць нагрузкі, якія перадаюцца на трубу, падлучанае абсталяванне, сопла, элементы канструкцыі і іншыя апорныя кропкі.
Механізм зменнай спружыны забяспечвае больш гнуткае рашэнне. Калі падтрымліваецца труба рухаецца вертыкальна, спружына сціскаецца або расцягваецца. Такім чынам, яго апорная сіла змяняецца ў залежнасці ад характарыстык нагрузкі-прагіну спружыны.
Мэта - не ліквідаваць рух. Замест гэтага мэта складаецца ў тым, кабпадтрымлівайце трубу, дазваляючы пры гэтым кантралявана ажыццяўляць разлічаны рух.
Цяньшунь вырабляе апоры з зменнай спружынай для прамысловых трубаправодаў і можа прадастаўляць канфігурацыі ў залежнасці ад нагрузкі, ходу, прасторы для ўстаноўкі, патрабаванняў да падключэння, умоў навакольнага асяроддзя і спецыфікацый праекта.
Прынцып працы заснаваны на ўзаемасувязі паміж нагрузкай на спружыну і вертыкальным зрушэннем. Калі труба халодная, апора мае зададзеную пачатковую або халодную нагрузку. Калі сістэма дасягае працоўнай тэмпературы, труба можа рухацца вертыкальна, змяняючы сціск спружыны і, такім чынам, яе апорную сілу.
Напрыклад, паравая труба можа падымацца па меры награвання. Калі пераменная апора спружыны размешчана пад гэтай лініяй, спружына можа сціскацца, калі труба рухаецца ўверх. Апора працягвае несці вагу трубы, але сіла на апоры змяняецца па меры праходжання спружыны праз яе працоўны дыяпазон.
Гэтыя паводзіны канцэптуальна можна прадставіць наступным чынам:
Змена нагрузкі на спружыну = Хуткасць спружыны × Вертыкальны рух
Фактычны выбар павінен улічваць поўны аналіз напружання ў трубаправодзе, а не спадзявацца толькі на просты разлік. Хуткасць спружыны, гарачая нагрузка, халодная нагрузка, даступны ход, кірунак руху і дапушчальная змена нагрузкі - усё гэта трэба ацэньваць разам.
Для многіх прамысловых сістэм прымальна кантраляванае змяненне апорнай нагрузкі. У такіх сітуацыях канструкцыя зменнай спружыны можа стаць эканамічнай і тэхнічна адпаведнай альтэрнатывай пастаяннай апоры спружыны.
Прамысловыя трубаправоды рэдка бываюць статычнымі. Змены тэмпературы, змены ціску, цыклы запуску і выключэння, умовы вадкасці і змены працэсу могуць уплываць на становішча труб і апорныя нагрузкі.
Без адпаведнай гнуткай падтрымкі празмерная стрыманасць можа спрыяць узнікненню некалькіх праблем:
Пераменная апора спружыны вырашае частку гэтай праблемы, забяспечваючы апорную сілу, якая змяняецца па меры руху трубы.
Гэта асабліва важна вакол доўгіх гарачых ліній, вертыкальных стаякоў, злучэнняў абсталявання, паравых сістэм, выхлапных трубаправодаў, тэхналагічных ліній і іншых месцаў, дзе вертыкальнае цеплавое зрушэнне не можа быць эфектыўна прыстасавана жорсткімі апорамі.
Хаця дакладная канструкцыя вар'іруецца ў залежнасці ад канфігурацыі, тыповая апора са зменнай спружынай змяшчае некалькі асноўных элементаў.
| Кампанент | Тыповы матэрыял | Асноўная функцыя |
|---|---|---|
| Спружына | Рэсорная сталь | Стварае кантраляваную апорную сілу і забяспечвае вертыкальны ход. |
| Вясновае жыллё | Вугляродзістай сталі або спецыфікаванага сплаву | Абараняе і накіроўвае спружыну ў зборы. |
| Нагрузачная пліта | Вугляродзістай або каванай сталі | Перадае апорную нагрузку на спружынны механізм. |
| Індыкатар падарожжа | Нержавеючая сталь або ўстойлівы да карозіі матэрыял | Паказвае становішча спружыны і дапамагае праверыць працоўны рух. |
| Злучэнне ў зборы | Вугляродзістай сталі або вызначанага матэрыялу | Злучае спружынную апору з трубой, канструкцыяй або падмуркам. |
| Кампаненты рэгулявання | сталь | Дазвольце апоры ўсталяваць патрабаваную нагрузку і ўстаноўку. |
Сама вясна асабліва важная. Яе матэрыял, тэрмічная апрацоўка, дакладнасць вырабу, папярэднія налады і выпрабаванні нагрузкай непасрэдна ўплываюць на надзейнасць гатовай апоры.
Цяньшунь выкарыстоўвае спружынныя матэрыялы, такія як 60Si2MnA або 50CrVA, для адпаведных канструкцый і можа канфігураваць корпус і злучальныя кампаненты ў адпаведнасці з працоўным асяроддзем і патрабаваннямі праекта.
Правільны выбар пачынаецца з дакладных інжынерных дадзеных. Выбар апоры проста ў залежнасці ад дыяметра трубы недастатковы, таму што спружынная апора ў першую чаргу рэагуе на нагрузку і рух, а не на памер трубы.
Важныя параметры выбару:
| Параметр | Прыклад Дыяпазон / Разгляд | Чаму гэта важна |
|---|---|---|
| Аперацыйная нагрузка | Прыкладна 0,2–400 кН у залежнасці ад мадэлі | Вызначае адпаведную ёмістасць спружыны. |
| Вертыкальнае падарожжа | Распаўсюджаныя варыянты ўключаюць 30, 60, 90, 120 і 180 мм | Павінна быць улічана разлічанае перамяшчэнне трубы. |
| Кірунак руху | Уверх ці ўніз | Уплывае на ўстаноўку і выбар спружыны. |
| Змена нагрузкі | Праектна-залежны; звычайна кантралюецца ў межах вызначанага працэнта | Вызначае, ці падыходзіць рашэнне з пераменнай або пастаяннай спружынай. |
| Матэрыял корпуса | Вугляродзістай сталі або індывідуальны матэрыял | Павінен вытрымліваць механічныя ўмовы і ўмовы навакольнага асяроддзя. |
Самы бяспечны падыход - выбраць апору з аналізу напружання трубы і чарцяжа апоры. Tianshun можа праглядаць інфармацыю аб гарачай і халоднай нагрузцы, руху і памерах, перш чым рэкамендаваць адпаведную серыю спружын.

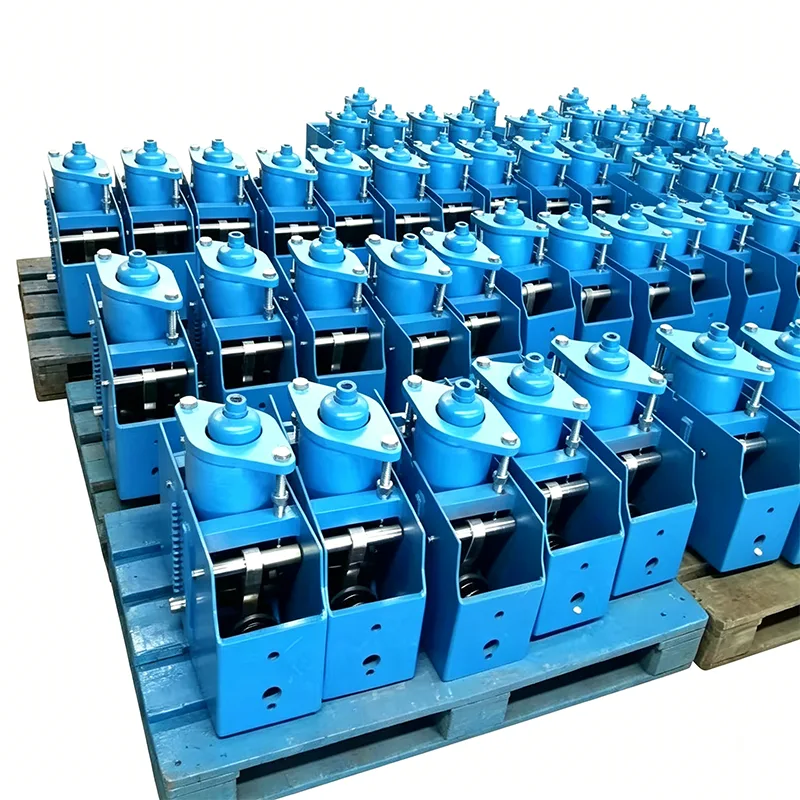

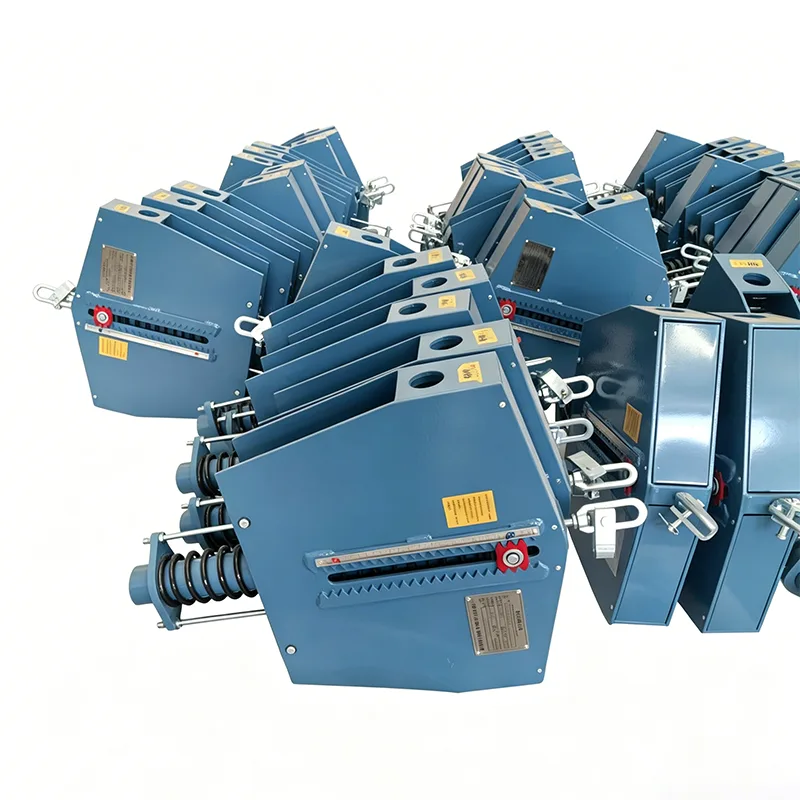

Пераменныя і пастаянныя спружынныя апоры вырашаюць звязаныя, але розныя інжынерныя праблемы. Галоўнае адрозненне заключаецца ў тым, наколькі змяняецца апорная сіла пры руху трубы.
| Асаблівасць | Пераменная падтрымка спружыны | Пастаянная вясновая падтрымка |
|---|---|---|
| Сілы падтрымкі | Змены з вертыкальным ходам | Распрацаваны, каб заставацца прыблізна нязменным |
| Тыповая прымяненне | Умеранае цеплавое рух і прымальныя змены нагрузкі | Крытычныя месцы, якія патрабуюць вельмі нізкай змены нагрузкі |
| Будаўніцтва | Адносна просты спружынны механізм | Больш складанае механічнае размяшчэнне |
| Кошт | У цэлым больш эканамічным | Як правіла, вышэй |
| Тэхнічнае абслугоўванне | Звычайна проста | Патрабуе ўвагі яго больш складаны механізм |
Рашэнне заўсёды павінна грунтавацца на інжынерных патрабаваннях. Сталая спружына не павінна аўтаматычна лічыцца лепшай. Калі разліковая варыяцыя апорнай нагрузкі з'яўляецца прымальнай, апора з зменнай спружынай можа забяспечыць неабходную магчымасць перамяшчэння без непатрэбных ускладненняў.
Апоры з пераменнай спружынай шырока выкарыстоўваюцца на прамысловых прадпрыемствах, дзе трубаправоды адчуваюць значныя вертыкальныя зрушэнні.
Для халодных або ізаляваных трубаправодаў спружынная апора можа быць інтэграваная ў больш шырокую апорную сістэму, прызначаную для абароны ізаляцыі і падтрымання неабходных цеплавых характарыстык.
Нават правільна вырабленая апора з пераменнай спружынай можа працаваць дрэнна, калі яна ўстаноўлена або адрэгулявана няправільна. Такім чынам, да мантажу трэба ставіцца як да дзейнасці, кантраляванай інжынерамі, а не проста да задачы механічнага мантажу.
Перад устаноўкай праверце:
Адной з частых праблем у палявых умовах з'яўляецца недастатковы зазор. Апора можа падысці, калі труба халодная, але перашкаджаць сталёвым канструкцыям, якія знаходзяцца побач, пасля таго, як адбываецца цеплавое перамяшчэнне. Праверка поўнай канверта руху перад устаноўкай можа прадухіліць дарагія мадыфікацыі сайта.
Для ўстаноўкі на адкрытым паветры таксама патрабуецца адпаведная абарона ад карозіі. У залежнасці ад навакольнага асяроддзя могуць быць разгледжаны афарбаваная вугляродзістая сталь, кампаненты, ацынкаваныя гарачым спосабам, абсталяванне з нержавеючай сталі або спецыяльныя сістэмы пакрыцця.
Спружынная апора - гэта нясучы механічны кампанент. Такім чынам, паслядоўнасць вытворчасці мае значэнне, таму што невялікія адрозненні ў характарыстыках спружыны або наладах зборкі могуць паўплываць на фактычную рэакцыю апоры.
Надзейны вытворчы працэс павінен уключаць:
Кампанія Tianshun заяўляе, што яе апоры з пераменнай спружынай перад адпраўкай праходзяць выпрабаванні на нагрузку, прычым тэставанне ахоплівае пэўныя ўмовы нагрузкі і ход спружыны. Тэставая дакументацыя можа быць прадастаўлена для адпаведных заказаў, у той час як праверка трэцім бокам таксама можа быць арганізавана, калі гэтага патрабуе праект.
Для экспартных праектаў кліенты павінны ўдакладніць неабходныя сертыфікаты на матэрыялы, планы праверкі, патрабаванні да пакрыццяў, допускі на памеры і прыдатныя стандарты перад пачаткам вытворчасці.
Прамысловыя трубаправоды рэдка маюць адну універсальную канфігурацыю. Нават калі спружынны механізм стандартызаваны, усталяванне вакол можа запатрабаваць мадыфікацыі.
У залежнасці ад праекта налада можа ўключаць у сябе:
Цяньшунь можа працаваць на аснове інжынерных чарцяжоў, графікаў падтрымкі, дадзеных аб напружанні ў трубе або спецыфікацый заказчыка. Прадастаўленне дакладнай інфармацыі на этапе расцэнкі дапамагае пазбегнуць канфліктаў памераў і змяненняў на позняй стадыі падчас вырабу або ўстаноўкі.
Для прамысловых пакупнікоў каштоўнасць апоры зменнай спружыны выходзіць за рамкі самой спружыны. Правільны выбар, кантроль вытворчасці, дакументацыя і каардынацыя дастаўкі - усё гэта ўплывае на канчатковы вынік праекта.
Кампанія Tianshun спецыялізуецца на апорных прадуктах для прамысловых трубаправодаў і забяспечвае як стандартызаваныя, так і індывідуальныя рашэнні для падтрымкі зменнай спружыны. Яго асартымент прадукцыі ўключае ў сябе розныя канфігурацыі апоры спружыны і грузападымальнасці, прызначаныя для розных кампановак трубаправодаў.
Асноўныя перавагі працы з вопытным вытворцам:
Запытваючы прапанову ў Tianshun, кліенты могуць павысіць дакладнасць выбару, прадастаўляючы тэг падтрымкі, працоўную нагрузку, халодную нагрузку, вертыкальнае перамяшчэнне, кірунак руху, вышыню ўстаноўкі, патрабаваны стандарт, тып злучэння, умовы навакольнага асяроддзя і даступную прастору.
Яго асноўнае прызначэнне - падтрымліваць трубу, дазваляючы пры гэтым кантраляваць вертыкальнае перамяшчэнне. Спружына прыстасоўваецца да цеплавога зрушэння, у той час як апорная сіла змяняецца ў вызначаным працоўным дыяпазоне.
Як правіла, гэта падыходзіць, калі сістэма трубаправодаў адчувае вертыкальнае перамяшчэнне і выніковае змяненне нагрузкі на апору з'яўляецца прымальным у адпаведнасці з аналізам напружання ў трубаправодзе. У крытычных месцах з вельмі абмежавальнымі зменамі нагрузкі замест гэтага можа спатрэбіцца пастаянная спружына.
Найбольш карысная інфармацыя ўключае ў сябе гарачую нагрузку, халодную нагрузку, вертыкальны ход, кірунак руху, размяшчэнне апоры, памеры ўстаноўкі, размяшчэнне злучэнняў, працоўную тэмпературу і прыдатныя стандарты праекта.
так. Tianshun забяспечвае індывідуальныя канфігурацыі для такіх патрабаванняў, як спецыяльнае падарожжа, памеры корпуса, механізмы злучэнняў, матэрыялы, пакрыцця і ўмовы ўстаноўкі.

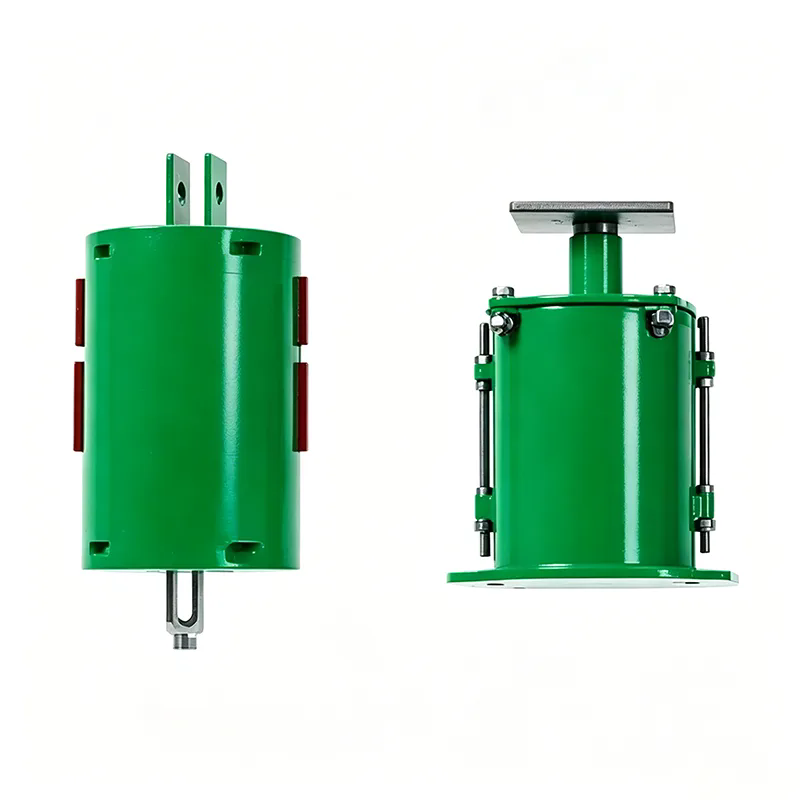

Спружынны механізм выконвае тую ж асноўную функцыю, але адрозніваецца схема ўстаноўкі. Спружынная падвеска звычайна падвешваецца да верхняй канструкцыі, у той час як спружынная апора можа быць размешчана пад або побач з трубой у залежнасці ад канструкцыі.
Тэставанне можа ўключаць у сябе праверку зададзенай нагрузкі ў халодным і працоўным становішчах, праверку ходу, пацверджанне налады спружыны і праверку гатовай зборкі. Дакладная працэдура праверкі залежыць ад спецыфікацыі праекта і патрабаванняў да закупкі.
так. Прымяненне на адкрытым паветры патрабуе адпаведнага ўліку абароны ад карозіі, сістэм пакрыццяў, дрэнажу, ўздзеяння навакольнага асяроддзя і выбару абсталявання. Tianshun можа забяспечыць прыдатныя варыянты апрацоўкі паверхні для розных працоўных умоў.
Не аўтаматычна. Тып апоры павінен быць вызначаны на аснове раскладкі труб і аналізу напружання. Зменная спружына падыходзіць там, дзе патрабуецца кантраляваная вертыкальная гнуткасць; жорсткія апоры застаюцца прыдатнымі там, дзе рух не патрабуецца або дзе абмежаванне з'яўляецца часткай канструкцыі.
A Пераменная падтрымка спружынызабяспечвае практычны спосаб кіравання вертыкальным цеплавым рухам, захоўваючы пры гэтым надзейную падтрымку трубы. Дазваляючы спружыне змяняць сваё сцісканне або расцягванне па меры руху трубы, гэта можа паменшыць непажаданыя эфекты, якія могуць узнікнуць, калі тэрмічнаму актыўны трубаправод празмерна абмежаваны.
Аднак паспяховае прымяненне залежыць не толькі ад выбару спружыны з адпаведнай грузападымальнасцю. Неабходна ўлічваць гарачыя і халодныя нагрузкі, вертыкальнае перамяшчэнне, кірунак руху, дапушчальнае змяненне нагрузкі, зазор для ўстаноўкі, уздзеянне навакольнага асяроддзя, канфігурацыю злучэння, якасць вырабу і патрабаванні да тэсціравання.
Для вытворчасці электраэнергіі, нафтахіміі, хімічнай апрацоўкі, СПГ, нафтаперапрацоўчых заводаў, сталеліцейных і іншых прамысловых трубаправодных сістэм правільная канструкцыя апоры можа дапамагчы палепшыць механічную стабільнасць і спрасціць мантаж і абслугоўванне.
Цяньшуньзабяспечвае рашэнні для падтрымкі зменнай спружыны для стандартных і індывідуальных прамысловых прыкладанняў. Калі ў вас ёсць чарцёж апоры трубы, графік спружыны, даныя аб нагрузцы або спецыяльныя патрабаванні да ўстаноўкі, адпраўце дэталі праекта камандзе Tianshun для тэхнічнай ацэнкі і адпаведнай канфігурацыі.Звяжыцеся з намісёння, каб абмеркаваць вашыя патрабаванні да апоры зменнай спружыны і атрымаць практычнае рашэнне для вашага праекта трубаправодаў.
