Апоры для ізаляваных труб з халодным башмаком

Калі па трубе праходзіць носьбіт пры тэмпературы ніжэй за нуль, кожны кантакт металу з металам з апорнай канструкцыяй становіцца цеплавым кароткім замыканнем. Холад рухаецца па сталі, астуджае апорную бэльку і выцягвае вільгаць з паветра. У выніку з'яўляецца лёд на канструкцыі, капае вады і карозія, якія могуць падарваць апору задоўга да таго, як сама труба выявіць якія-небудзь прыкметы праблемы. Халодны чаравік спыняе гэты ланцуг падзей у вытоку.

У Yangzhou Tianshun з 2012 года мы вырабляем ізаляваныя апоры для труб халоднага башмака для этыленавых тэрміналаў, аміячных халадзільных установак, сетак ахалоджанай вады і рэзервуараў для СПГ. Прынцып працы не змяніўся: паміж халоднай трубой і цёплай сталлю ўстаўце тэрмаўстойлівы, але канструктыўна жорсткі блок. Інжынерная праблема - і розніца паміж халодным башмаком, які працуе пяць гадоў, і тым, што захоўвае тры дзесяцігоддзі - заключаецца ў тым, як гэты блок утрымліваецца, герметызуецца і дапасоўваецца да канкрэтных умоў халоднай эксплуатацыі.

Табліца параметраў	прыклад

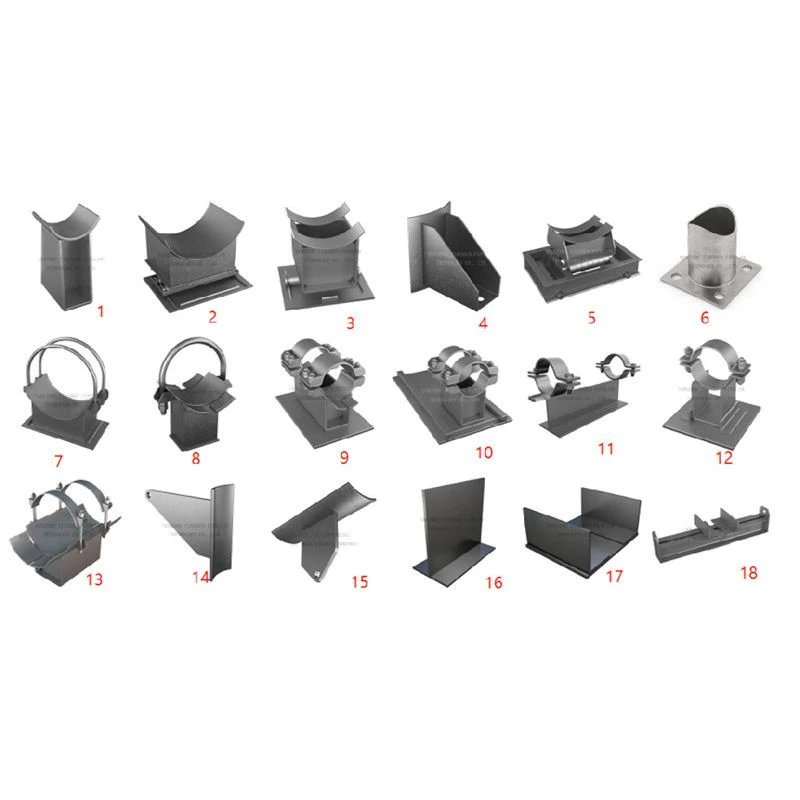

Тып падтрымкі	Жорсткая, спружынная, ролікавая, рассоўная
Памер трубы (NPS/DN)	Ад 1/2" да 60" (DN15 - DN1500)
Матэрыяльны стандарт	ASTM A36, SS304, SS316, A105
Стандарт дызайну	MSS SP-58, ASME B31.1
Макс. Канструкцыйная нагрузка	Да 1000 кН
Дыяпазон тэмператур	-29°C да +650°C
Абарона паверхні	Гарачае цынкаванне (HDG), эпаксідная смала
Стыль заціску	Двухзатворны, трохзатворны, П-затворны
Тып ізаляцыі	Гарачая ізаляцыя / халодная ізаляцыя (крыягенная)

Як халодны чаравік перарывае цеплавы шлях

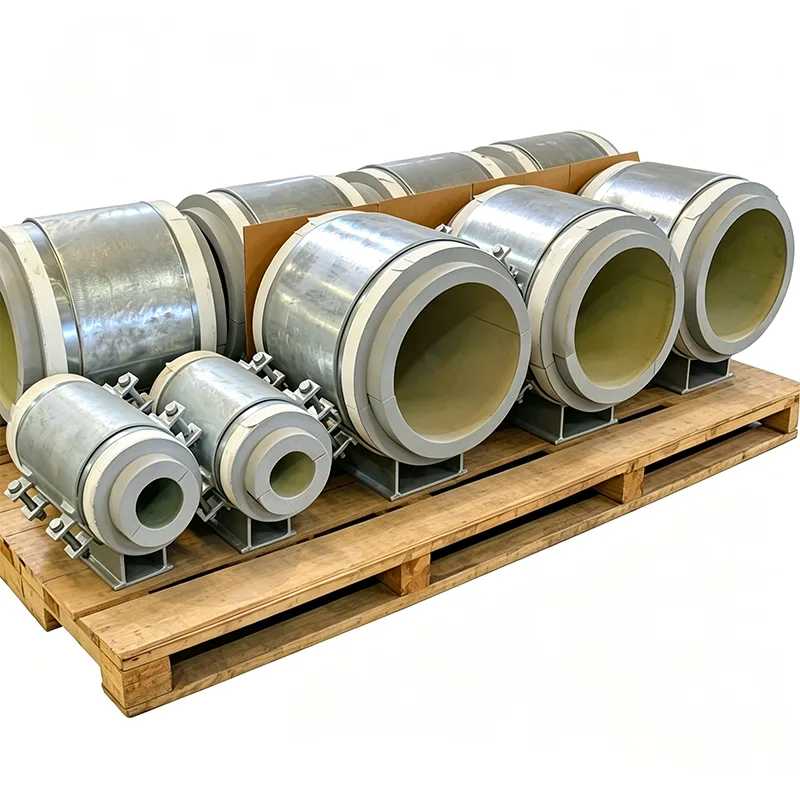

Халодная труба ляжыць у контурнай металічнай калысцы, але яна не датыкаецца непасрэдна са сталі калыскі. Замест гэтага ізаляцыйны блок высокай шчыльнасці нясе вагу трубы. Гэты блок абраны не толькі за яго цеплаправоднасць, але і за трываласць на сціск пры самай нізкай працоўнай тэмпературы. Для большасці прымянення пры тэмпературы да -196°C мы выкарыстоўваем ячэістае шкло або PIR высокай шчыльнасці. Блок апрацоўваецца так, каб ён адпавядаў вонкавым дыяметру трубы на адной грані і апорнай пласціне чаравіка на другой, забяспечваючы поўны кантакт паверхні і адсутнасць кропкавай нагрузкі.

Бакавыя сценкі апор для ізаляваных труб халоднага башмака ахопліваюць ізаляцыйны блок з усіх чатырох бакоў. Гэта забяспечвае дзве рэчы: прадухіляе зрушэнне блока пры бакавым руху трубы і абараняе ізаляцыю ад механічных пашкоджанняў. Сталёвая апорная пліта пад блокам з'яўляецца адзіным шляхам нагрузкі на канструкцыю, і паколькі блок уяўляе сабой суцэльны цвёрды пласт, няма прамога шляху ад металу да трубы - масток холаду парушаны.

Захаванне вільгаці надоўга

На халоднай трубе любы зазор у параізаляцыі становіцца месцам кандэнсацыі. Вада назапашваецца, замярзае і пашыраецца, у выніку разбураючы ізаляцыю знутры. Наш дызайн халоднай абутку вырашае гэта трыма спосабамі:

Сам ізаляцыйны блок з'яўляецца закрытаячэйкавым, забяспечваючы вельмі нізкую парапранікальнасць, нават калі вонкавая абалонка пашкоджана.

Мы забяспечваем суцэльны металічны профіль абалонкі вакол корпуса абутку. Параізаляцыя, накладзеная на ўчастку ізаляцыі трубы, можа быць замацавана непасрэдна на гэтай абалонцы клеем або скотчам, ствараючы бесперапынны канверт.

Для ўстаноўкі на адкрытым паветры або ў памяшканнях для прамывання мы наносім шарык гнуткага герметыка паміж бакавой сценкай абутку і ізаляцыйнай абалонкай трубы на стыку, дадаючы другасны вільгацеахоўны бар'ер.

Матэрыялы, якія застаюцца трывалымі пры нізкіх тэмпературах

Канструкцыйныя сталёвыя дэталі халоднай абутку не павінны станавіцца далікатнымі пры астуджэнні. Стандартная канструкцыйная вугляродзістая сталь губляе ўстойлівасць да адзнакі над кропкай замярзання. Для халодных башмакоў і апорных пласцін мы выкарыстоўваем:

Нізкатэмпературная вугляродзістая сталь (ASTM A350 LF2 або эквівалент) для эксплуатацыі пры тэмпературы да -46°C.

Аўстэнітная нержавеючая сталь (304L, 316L) для крыягенных прымянення пры тэмпературы да -196°C, дзе вугляродзістая сталь будзе далікатнай.

Уся апорная сталь мае значэнне выпрабаванняў на ўдар па Шарпі пры мінімальнай праектнай тэмпературы ў сертыфікаце EN 10204 тыпу 3.1. Балты A320 L7 або нержавеючая сталь, падабраныя ў адпаведнасці з матэрыялам корпуса.

Размяшчэнне халоднай ўсаджвання

Халодная труба сціскаецца. 20-метровая лінія з нержавеючай сталі пры астуджэнні ад навакольнага асяроддзя да -162°C сціскаецца больш чым на 30 міліметраў. Калі халодны башмак цвёрда замацаваны на канструкцыі, гэты рух пераносіцца на сценку трубы ў выглядзе восевага напружання. Мы спраўляемся з гэтым, убудоўваючы слізгальную пласціну з нізкім каэфіцыентам трэння ў аснову халоднага чаравіка. Паліраваны ліст з нержавеючай сталі прымацоўваецца да ніжняга боку ізаляцыйнага блока або да верхняй часткі апорнай пліты, а пракладка з ПТФЭ або прасякнутая графітам прымацоўваецца да супрацьлеглай паверхні. Затым абутак можа слізгаць разам з трубой, захоўваючы цеплавы разрыў. Паверхня слізгацення мае такі памер, каб змяшчаць поўны дыяпазон перамяшчэння ад холаду да навакольнага асяроддзя з запасам бяспекі.

Што пастаўляецца з вашым заказам халоднай абутку

Кожная ізаляваная трубаправодная апора Cold Shoe, якую мы пастаўляем, суправаджаецца пакетам дакументацыі, які адпавядае патрабаванням праверкі EPC:

EN 10204 Тып 3.1 для ўсіх сталёвых дэталяў са справаздачамі аб выпрабаваннях на ўдар пры нізкай тэмпературы.

Спецыфікацыі ізаляцыйных блокаў, якія паказваюць цеплаправоднасць і трываласць на сціск пры разліковай нізкай тэмпературы.

Справаздачы аб памерах, якія пацвярджаюць таўшчыню блока, зрушэнне абутку (калі ёсць) і памеры апорнай пліты.

Сертыфікаты выпрабаванняў каэфіцыента трэння слізгальнай пласціны, калі дастасавальна.

Прыкладанні

Апоры трубаправодаў СПГ і ШФЛ на тэрміналах і заводах па звадкаванні

Лініі для захоўвання і перадачы этылену, прапілену і вадкага аміяку

Стэлажы для труб астуджанай вады і расола ў цэнтрах астуджэння і апрацоўкі дадзеных

Халадзільныя лініі ў харчовых і халадзільных памяшканнях

Крыягенныя трубныя галерэі ў агрэгатах падзелу паветра

Чаму Цяньшунь для халоднай абутку?

Халодны чаравік - гэта невялікі кампанент з вялікім уздзеяннем. Калі ён выходзіць з ладу, уся сістэма ізаляцыі парушаецца, і лёд, які ўтвараецца ў выніку, можа перагрузіць стойкі труб. Нашы інжынеры не выбіраюць стандартны блок і не спадзяюцца, што ён падыдзе - яны перакрыжавана правяраюць памер вашай трубы, характарыстыкі ізаляцыі, разліковую тэмпературу і структурныя нагрузкі, а затым канфігуруюць чаравік, які падтрымлівае ізаляцыйную абалонку без кампрамісаў. Больш за 70% нашых кліентаў робяць паўторныя заказы, таму што яны ведаюць, што халодныя чаравікі, якія яны атрымаюць, будуць працаваць дакладна так, як было разлічана ад першага да апошняга перазарадкі.

FAQ

Пытанне: Якую самую нізкую тэмпературу можа вытрымаць ваш халодны абутак?

A: Да -196°C для СПГ і вадкага азоту. For liquid helium, we use specialized materials — contact our team.

Пытанне: Ці можаце вы адпавядаць нашым існуючым спецыфікацыям ізаляцыі і дэталям параізаляцыі?

A: Так. We machine the insulation block to your pipe OD and insulation thickness, and we can configure the jacket sealing interface to your cladding type.

Пытанне: ці трэба мне ўсталёўваць асобную слізгальную пласціну, ці яна ўбудаваная ў абутак?

A: Мы можам інтэграваць слізгальную пласціну падчас вырабу. Вы атрымліваеце адзіную зборку, якая апрацоўвае як цеплавы разрыў, так і восевы рух.

Пытанне: Як прадухіліць адукацыю лёду на металічных частках абутку?

A: Паверхні халоднай сталі ізаляваны ад навакольнага паветра ізаляцыяй і ашалёўкай, накладзенай на месцы, якая бесперапынна праходзіць па корпусе абутку. Мы прапануем ўшчыльняльныя профілі; брыгада ўчастка герметызуе краю.

Перш чым любы прадукт пакіне наш завод, ён праходзіць поўную праграму ўласных выпрабаванняў

Перад адпраўкай кожны прадукт праходзіць поўную праграму ўласных выпрабаванняў. Праверка памераў і візуальны кантроль, PMI (пазітыўная ідэнтыфікацыя матэрыялу), праверка цвёрдасці, неразбуральны кантроль MT/PT, калі дастасавальна, тэставанне нагрузкі на спружыну з крывымі нагрузкі-перамяшчэння і вымярэнне таўшчыні пакрыцця - усё гэта частка гэтай праграмы. Прадастаўляюцца пратаколы завадскіх выпрабаванняў (FTR) і пратаколы выпрабаванняў матэрыялаў (MTR).

Калі ласка, звярніце ўвагу: унутранае тэсціраванне не раўняецца тэсціраванню трэціх асоб, акрэдытаваным ILAC

Калі спатрэбіцца тэставанне або лабараторнае даследаванне ў прысутнасці трэцяга боку, яно прапануецца ў якасці асобнай дадатковай паслугі.

Асобна каціруюцца дадатковыя паслугі інспекцыі трэціх бакоў

1. Тэставанне матэрыялаў

Паслугі, даступныя ў гэтай катэгорыі, уключаюць аналіз хімічнага складу, выпрабаванне на расцяжэнне, выпрабаванне на ўдар па Шарпі пры нізкай тэмпературы і выпрабаванне на цвёрдасць.

2. Зварка NDT

Прапануюцца метады: тэставанне магнітнымі часціцамі (MT), тэсціраванне вадкасцю (PT), ультрагукавое тэсціраванне (UT) і рэнтгенаграфічнае тэсціраванне (RT).

3. Выпрабаванне прадукцыйнасці нагрузкі спружыны

Крывыя нагрузка-зрушэнне з'яўляюцца часткай гэтага тэставання.

4. Гарачае цынкаванне / эпаксіднае пакрыццё для абароны ад карозіі

5. Тэставанне пры сведках, назіранне за вытворчасцю і інспекцыя перад адгрузкай (PSI)

Чаму мы вылучаемся

Міжнародная сістэма апоры труб LISEGA як наш эталон

Наша дакладнасць нагрузкі, стандарты выпрабаванняў і сістэмы дакументацыі вымяраюцца ў адпаведнасці з міжнароднай сістэмай апорных труб LISEGA.

Па-за стандартнай мадэллю ўнутранага пастаўшчыка

У той час як стандартны айчынны вытворца пастаўляе толькі прадукт, мы ўключаем крывую нагрузкі-перамяшчэння з кожнай спружынай. Акрамя таго, мы дапамагаем у тэсціраванні старонніх SGS і інспекцыях пры сведках, а таксама падтрымліваем праверку дакументаў інжынераў PE/CPE для замежных праектаў.
