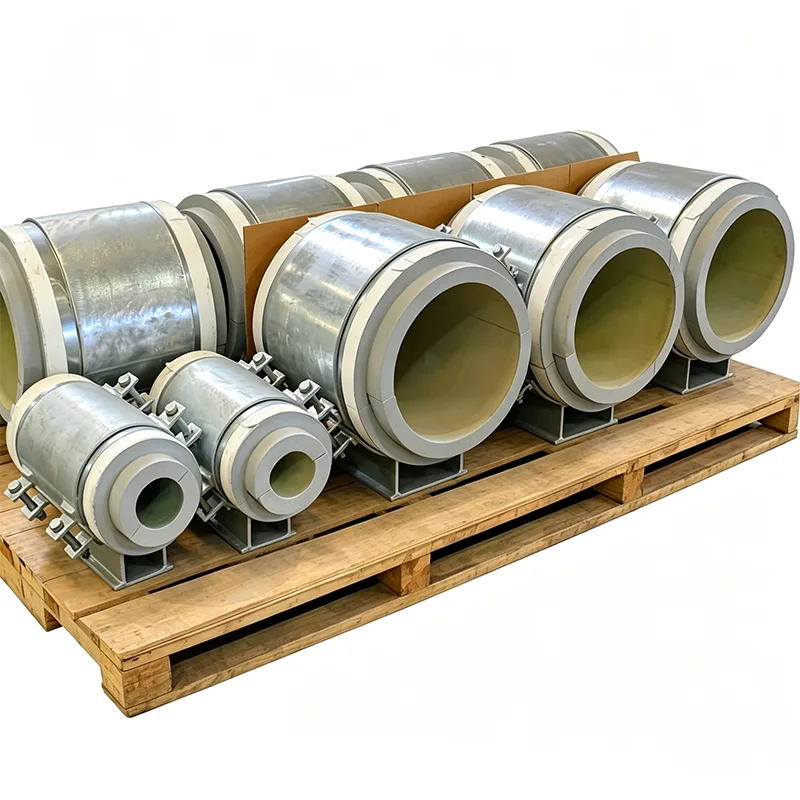

Апоры для папярэдне ізаляваных труб, устаноўленыя на падставе

Ізаляцыя вакол апор для труб стварае слабыя месцы ў любой папярэдне ізаляванай сістэме. Папярэдне ізаляваныя трубаправодныя апоры Yangzhou Tianshun, якія ўсталёўваюцца на базу, пастаўляюцца ў выглядзе адзінага вырабленага на заводзе блока з цалкам герметызаваным ізаляцыйным блокам, убудаванай параізаляцыяй і дадатковымі слізгальнымі пласцінамі - гэта дазваляе скараціць працу на месцы рэзкі, ліквідаваць цеплавыя масткі і паскараць мантаж. Запытайце прапанову, дашліце спецыфікацыю ізаляцыі або абмяркуйце патрабаванні вашага праекта.

У праекце папярэдне ізаляваных трубаправодаў — сетак цэнтралізаванага цеплазабеспячэння, ахалоджвання або прамысловых гарачых і халодных ліній — сістэма ізаляцыі настолькі моцная, наколькі моцная яе самая слабая кропка. Апорныя месцы звычайна з'яўляюцца слабым месцам. Выраб ізаляцыі вакол абутку трубы, рэзка блокавага матэрыялу па памеры і герметызацыя параізаляцыі ў нязручных месцах патрабуе часу, у значнай ступені залежыць ад майстэрства мантажніка, і яе цяжка праверыць належным чынам пасля таго, як ашалёўка ідзе.

Папярэдне ізаляваныя апоры для труб, усталяваныя на падставе, ліквідуюць гэтую працу на месцы. Ізаляцыйны блок, які нясе нагрузку, замацоўваецца на заводзе ўнутры металічнага апорнага корпуса і ўшчыльняецца ў суцэльную абалонку перад тым, як пакінуць наш завод. Зборка прыбывае на месца ў выглядзе адзінага, гатовага да ўстаноўкі блока: прыкруціце яго да падмурка або сталёвай канструкцыі, пракладзеце трубу і падключыце ізаляцыю суседняй трубы непасрэдна да ўбудаванай у апору ўшчыльняльнай хамуты. Мы вырабляем гэтыя апоры на нашым прадпрыемстве ў Янчжоу з 2012 года для праектаў, дзе паслядоўнасць, хуткасць і доўгатэрміновыя характарыстыкі ізаляцыі не падлягаюць абмеркаванню.

Што вы атрымліваеце ў адной завадской зборцы

Кожная папярэдне ізаляваная апора для труб, усталяваная на падставе, складаецца з трох інтэграваных слаёў:

Цвёрдая сталёвая апорная пліта з папярэдне прасвідраванымі адтулінамі для анкерных нітаў, памер якіх адпавядае вашым патрабаванням да структурнай нагрузкі і сейсмічных патрабаванняў.

Ізаляцыйны блок высокай шчыльнасці, абраны для працоўнай тэмпературы, цалкам захоплены металічным корпусам. Для гарачых паслуг да 140°C мы звычайна выкарыстоўваем паліурэтана высокай шчыльнасці (PUR) або поліізацыянурат (PIR). Для астуджанай вады і пры тэмпературы ніжэй за нуль выкарыстоўваецца ячэістае шкло з закрытымі порамі або PIR з рэйтынгам эксплуатацыі пры нізкіх тэмпературах.

Трубная калыска або сядло, якое размяркоўвае нагрузку на ізаляцыйны блок, механічна замацаванае для прадухілення кручэння або ўздыму. Люлька распрацавана з радыусам, які адпавядае вонкавым дыяметру трубы, і ўключае ахоўны ўкладыш для прадухілення пашкоджання пакрыцця.

У стандартнай камплектацыі ўвесь металічны вузел ацынкаваны гарачым спосабам, а для агрэсіўных асяроддзяў даступная нержавеючая сталь. Паколькі ізаляцыйны блок змацоўваецца ў кантраляваных завадскіх умовах, шлях нагрузкі пры сціску ідэальна перпендыкулярны, і няма паветраных зазораў, якія б дазвалялі канвектыўныя страты цяпла або міграцыю вільгаці з цягам часу.

Няма цеплавых мастоў, няма ўцечак пары

Адметнай асаблівасцю гэтай апоры з'яўляецца тое, што сталёвая апорная пліта і люлька трубы ніколі не датыкаюцца. Ізаляцыйны блок нясе ўсю вагу трубы і выконвае ролю цеплавога разрыву. На халоднай трубе гэта азначае, што на апорнай пліце або канструкцыйнай сталі пад ёй не ўтворыцца іней. На гарачай трубе гэта азначае, што цяпло не губляецца ў падмурку.

Для параізаляцыі мы вырабляем апору з убудаваным металічным ушчыльняльным фланцам па перыметры. Накладзеная на месцы ізаляцыйная абалонка трубы - няхай гэта будзе спіральна накручаны металічны ліст або тэрмаўсадкавая гільза - прылягае да гэтага фланца і герметызуецца клеем або скотчам, ствараючы бесперапынную паравую герметычнасць, якую можна правяраць. Мы таксама папярэдне выразалі другасную ізаляцыю вакол апорнага корпуса, каб брыгадам на аб'екце не прыйшлося мадыфікаваць сегменты ізаляцыі на хаду.

Калі рух павінен адбыцца ў апоры

У многіх папярэдне ізаляваных лініях труба павінна слізгаць праз апору, калі яна пашыраецца і сціскаецца. Мы можам інтэграваць слізгальную паверхню з нізкім каэфіцыентам трэння ў апору, усталяваную на падставе, без шкоды для ізаляцыі. Паліраваны ліст з нержавеючай сталі прымацаваны да ніжняга боку ізаляцыйнага блока ў спалучэнні з PTFE або графітавай пракладкай у верхняй частцы апорнай пліты. Увесь вузел слізгацення заключаны ў герметычны апорны корпус, таму пыл і вільгаць не могуць патрапіць на слізгальныя паверхні. Дыяпазон разліковага руху разлічаны ў адпаведнасці з вашым аналізам напружання ў трубе з вялікім запасам трываласці.

Дакументацыя, якая адпавядае якасці прадукту

Кожны заказ на папярэдне ізаляваную апору ад Цяньшунь уключае:

Сертыфікаты на матэрыял EN 10204 тыпу 3.1 для ўсёй канструкцыйнай сталі і нітаў.

Тэхнічныя характарыстыкі ізаляцыйных матэрыялаў з указаннем цеплаправоднасці, трываласці на сціск і парапранікальнасці пры разліковай тэмпературы.

Справаздачы праверкі памераў, якія пацвярджаюць таўшчыню блока, памеры апорнай пліты, а таксама агульную вышыню і выраўноўванне вузла.

Запісы заводскай вытворчасці паказваюць умовы навакольнага асяроддзя падчас склейвання і зацвярдзення, якія важныя для доўгатэрміновай цэласнасці адгезіі.

Тыповыя прымянення

Сеткі цэнтралізаванага ацяплення і ахалоджвання, дзе сістэмы папярэдне ізаляваных клееных труб з'яўляюцца стандартнымі

Заглыбленыя і надземныя папярэдне ізаляваныя стэлажы для труб на прамысловых прадпрыемствах

СПГ і крыягенныя трубаправоды, дзе параізаляцыя з заводскай герметычнасцю значна скарачае затрымкі ўводу ў эксплуатацыю

Харчовыя і фармацэўтычныя аб'екты, якія патрабуюць гігіенічных апорных паверхняў, якія можна мыць

Любы праект, у якім скарачэнне працы па ізаляцыі на месцы з'яўляецца вымернай выгадай па выдатках і графіку

Чаму выбіраюць Tianshun для папярэдне ізаляваных апор?

Мы не разглядаем ізаляцыю як задуманае і не проста запраўляем блок у стандартны абутак. Наша ўласная каманда інжынераў прымае вашыя памеры труб, спецыфікацыі ізаляцыі і структурныя нагрузкі і канфігуруе кожную апору так, каб ізаляцыйны блок працаваў у межах дапушчальнага напружання сціску, параізаляцыя можа быць выканана брыгадай на аб'екце без імправізацыі, а апорная пліта адпавядала вашаму размяшчэнню грамадзянскай або канструкцыйнай сталі. Гэты першапачатковы дызайнерскі падыход у спалучэнні з нашым 14-гадовым вопытам і частатой паўторных заказаў больш за 70 % гарантуе, што вы атрымаеце падтрымку, якая захоўвае цяпло там, дзе яму належыць, і кандэнсат.

FAQ

Пытанне: ці можна замяніць ізаляцыйны блок, калі ён пашкоджаны?

A: Ён звязаны і герметызаваны, што робіць замену на месцы немэтазгоднай. Мы рэкамендуем заказваць запасную зборку для крытычных месцаў. Трывалы сталёвы корпус зводзіць да мінімуму рызыку пашкоджання падчас працы.

Пытанне: Які тэмпературны дыяпазон ахопліваюць гэтыя апоры?

A: Ад -196°C да +140°C для стандартных камбінацый PIR/сотавага шкла. Для больш высокіх тэмператур можна выкарыстоўваць блокі з сіліката кальцыя.

Пытанне: ці трэба мне прадастаўляць уласную пласціну?

A: Не. Мы можам інтэграваць слізгальную пласціну падчас вырабу, і слізгальная паверхня застанецца герметычнай ўнутры апорнага корпуса.

Пытанне: Як ушчыльніць ізаляцыю трубы да вашай апоры?

A: Мы прапануем металічны ўшчыльняльны хамут вакол апоры. Ваша каманда проста прымацоўвае ізаляцыйную абалонку трубы да гэтага хамута і заклейвае яе стандартнай клейкай стужкай або масцікай.

Пытанне: якія стандарты прымяняюцца?

A: Выраб сталі ў адпаведнасці з MSS SP-58/69. Ізаляцыйныя блокі адпавядаюць EN 14305 (порыстае шкло) або EN 13165 (PUR/PIR). Мы таксама можам адпавядаць спецыфічным праектным кодам, такім як EN 253, для труб цэнтралізаванага ацяплення.
