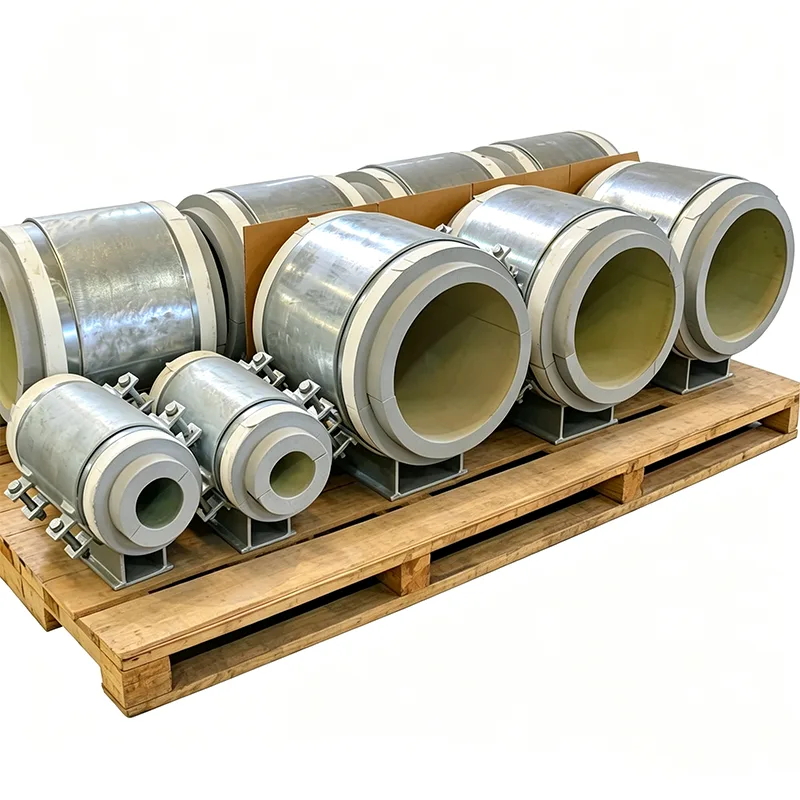

Папярэдне ізаляваныя апоры для труб для нафты і газу

Нафта- і газаправоды перамяшчаюць не толькі прадукт. Яны перамяшчаюць схільную парафіну сырую нафту, якая павінна заставацца вышэй за тэмпературу застывання, вільготны газ, які можа ўтвараць каразійныя гідраты ў халодным месцы, і кандэнсат пад высокім ціскам, які круціцца праз хуткія перапады тэмператур. У гэтых паслугах неізаляваная апора трубы - гэта больш, чым уцечка энергіі - гэта рызыка для бяспекі працэсу і зыходная кропка карозіі. Правільна папярэдне ізаляваная апора пазбаўляе ад мастка холаду, аб'ядноўвае паранепранікальны канверт і прыбывае на месца ў выглядзе адной зборкі, праверанай нагрузкай. Няма ізаляцыі, вырабленай у палявых умовах. Ніякіх здагадак.

Кампанія Yangzhou Tianshun пастаўляе папярэдне ізаляваныя апоры для праектаў па здабычы нафты і газу ў верхняй, сярэдняй і ніжняй плыні па плыні з 2012 года. У цяперашні час нашы вузлы эксплуатуюцца на калектарах здабычы ў пустыні, стаяках на марскіх платформах і паравых лініях нафтаперапрацоўчых заводаў больш чым у 45 краінах. Мы ствараем іх для вырашэння спецыфічных праблем, якія вылучаюць нафта- і газаправоды: кіслыя эксплуатацыйныя матэрыялы, жывучасць пры рэактыўным агні і ізаляцыя, якая не пагаршаецца, калі ў яе ўбіраюцца вуглевадароды.

Матэрыялы, выбраныя для кіслых і агрэсіўных асяроддзяў

На нафтавых і газавых прадпрыемствах апорная сталь можа падвяргацца ўздзеянню H₂S, хларыдаў і насычанага соллю паветра — часам усіх трох адначасова. Мы не рызыкуем з выбарам матэрыялаў. Для прымянення кіслых рэчываў мы пастаўляем пліты і секцыі з вугляродзістай сталі, якія прайшлі тэставанне HIC (расколіны, выкліканыя вадародам) у адпаведнасці з NACE TM0284, а гатовая апора можа пастаўляцца ў поўнай адпаведнасці з NACE MR0175 / ISO 15156. Там, дзе хларыды з'яўляюцца асноўнай праблемай - марскія верхнія дамы, прыбярэжныя тэрміналы - мы выкарыстоўваем нержавеючую сталь 316L для апорнага корпуса і Балты A4-80, якія пазбаўляюць ад рызыкі гальванічнай карозіі.

Сам ізаляцыйны блок мае закрытыя ячэі, каб супрацьстаяць паглынанню вуглевадародаў. Для ліній, па якіх транспартуецца сырая нафта, кандэнсат або мазут, мы пазбягаем матэрыялаў з адкрытымі ячэйкамі, якія ўбіраюць нафту і губляюць цеплавыя характарыстыкі. Порыстае шкло і PIR высокай шчыльнасці - наш выбар па змаўчанні, правераны на хімічную сумяшчальнасць з чаканым уздзеяннем разліву.

Захаванне цяпла там, дзе гэта неабходна працэсу

Папярэдне ізаляваныя апоры для труб для нафты і газу не заўсёды працуюць пры тэмпературы пара, але іх часта награваюць або прасочваюць, каб змесціва цякло. Апора, якая дазваляе цяплу выходзіць у адной кропцы, можа выклікаць лакальнае астуджэнне, якое прыводзіць да адкладу воску, адукацыі гідратаў або павелічэння глейкасці. У нашых папярэдне ізаляваных апорах выкарыстоўваецца апорны ізаляцыйны блок, выбраны для пэўнай разліковай тэмпературы:

Тэмпература ад мінуса да 85°C: PIR высокай шчыльнасці для халодных боксаў для апрацоўкі газу, захоўвання звадкаванага газу і астуджанай вады для асушэння газу.

Да 140°C: PIR з павышаным рэйтынгам тэмпературы для трасіраваных ліній сырой нафты і сістэм гарачага алею.

Тэмпература да 400°C: сілікат кальцыя для бітумных ліній з парным адсочваннем, тэрмамасляных абагравальнікаў і тэхналагічных трубаправодаў нафтаперапрацоўчага завода.

Таўшчыня блока дакладна адпавядае спецыфікацыі ізаляцыі трубы, а трываласць на сціск правяраецца ў адпаведнасці з поўнай нагрузкай пры гідравыпрабаванні - таму што блок, які раздушыцца падчас уводу ў эксплуатацыю, нічога не ізалюе.

Супрацьпажарная абарона, якая выйграе час

На марской платформе або на газавым заводзе апорны вузел, які руйнуецца падчас пажару, здымае абмежаванне з трубы, што патэнцыйна можа прывесці да разрыву і эскалацыі. Мы можам інтэграваць пасіўную супрацьпажарную абарону непасрэдна ў папярэдне ізаляваную апору: распухаючы або эндатэрмічны мат прымацоўваецца да сталёвай асновы і бакавін пад ашалёўкай, і зборка можа быць сертыфікавана на захаванне цэласнасці нагрузкі на працягу пэўнага перыяду пры бруі (ISO 22899) або цэлюлозным агні (ISO 834). Гэта ператварае апору ў частку сістэмы бяспекі, а не проста ў энергазберагальны кампанент.

Параізаляцыя, інтэграваная на заводзе, пазбаўляе ад рызыкі CUI на месцы

Карозія пад ізаляцыяй - адзіны самы дарагі прадмет агляду і рамонту на многіх нафтавых і газавых заводах. Гэта амаль заўсёды пачынаецца з пранікнення ў апору, дзе параізаляцыя выразаецца ўручную і герметызуецца скотчам, які губляе адгезію праз некалькі летаў. Нашы апоры пастаўляюцца з суцэльным металічным ушчыльняльным каўняром, прывараным на заводзе да корпуса апоры. Брыгада аб'екта накладвае ізаляцыйную абалонку трубы прама на гэты хамут і ўшчыльняе яе вызначаным клеем або кампрэсійнай стужкай. У выніку атрымліваецца паронепроницаемый пераход, які можна візуальна праверыць звонку - і які не адкрыецца праз два гады.

Дакументацыя гатовая для любога аўдытара

Кожная папярэдне ізаляваная трубаправодная апора для нафты і газу, якую мы пастаўляем для нафтагазавага праекта, уключае:

Сертыфікаты матэрыялу EN 10204 тыпу 3.1 з вынікамі выпрабаванняў HIC, дзе ўказана кіслая служба.

Спецыфікацыі ізаляцыйных блокаў з указаннем трываласці на сціск, цеплаправоднасці і вогнеўстойлівасці.

Справаздачы неразбуральнага кантролю для любых зварных швоў, уключаючы PT/MT і рэнтгенаграфію, калі патрабуецца.

Сертыфікаты канчатковай праверкі памераў і нагрузачных выпрабаванняў.

Маркіроўка CE і дэкларацыя прадукцыйнасці ў адпаведнасці з ЕС 305/2011, дзе гэта магчыма.

Тыповыя прымянення нафты і газу

Вытворчыя калектары і лініі збору вусця свідравіны (на беразе і ў моры)

Агрэгаты асушэння і выдалення кіслых газаў

Трубаправоды для захоўвання і перадачы СНГ і ШФЛУ

Тэхналагічныя ўстаноўкі НПЗ: перагонка сыравіны, гідракрэкінг, рыформінг

Лініі з падагрэвам бітуму і цяжкай нафты

Верхнія часткі марскіх платформ і тэхналагічныя модулі FPSO

Чаму Tianshun для папярэдне ізаляваных апор для нафты і газу?

Мы разумеем, што спецыфікацыі падтрымкі нафты і газу багатыя патрабаваннямі да матэрыялаў, пунктамі адпаведнасці NACE і патрабаваннямі супрацьпажарнай абароны. Нашы інжынеры чытаюць гэтыя спецыфікацыі радок за радком, перш чым стварыць адзін чарцёж. Мы можам зрабіць крыжаваныя спасылкі на клас вашай трубы, стандарт ізаляцыі і структурную нагрузку, каб стварыць адзіную зборку, якая правярае кожную скрынку - і мы падтрымліваем гэта дакументацыяй, каб пацвердзіць гэта. Больш за 70% нашых кліентаў вяртаюцца для наступнага праекта, што з'яўляецца самым моцным сведчаннем, якое мы можам прапанаваць.

FAQ

Пытанне: Ці можна выкарыстоўваць вашы апоры ў кіслых сэрвісных умовах?

A: Так. Мы пастаўляем апоры з сталі, праверанай HIC, і адпаведнасці NACE MR0175/ISO 15156 для прымянення кіслага газу і сырой нафты.

Пытанне: Ці прапануеце вы вогнеахоўныя версіі?

A: Так. Мы можам інтэграваць пасіўную супрацьпажарную абарону, прызначаную для рэактыўнага агню (H-60 або J-60) або цэлюлознага агню, захоўваючы цэласнасць апорнай нагрузкі на працягу намінальнага перыяду.

Пытанне: Як прадухіліць убіранне ізаляцыяй масла або хімічных рэчываў?

A: Мы выкарыстоўваем матэрыялы з закрытымі ячэйкамі, такія як ячэістае шкло або PIR, якія супрацьстаяць паглынанню вадкіх вуглевадародаў. Ізаляцыя з адкрытымі ячэйкамі ніколі не прадугледжана для нафты і газу без ахоўнага бар'ера.

Пытанне: ці могуць апоры вытрымаць высокія кропкавыя нагрузкі ад таўстасценных труб?

A: Безумоўна. Мы разлічваем ціск на падшыпнік як ва ўмовах эксплуатацыі, так і ва ўмовах гідраіспытання і адпаведна выбіраем клас ізаляцыйнага блока.
