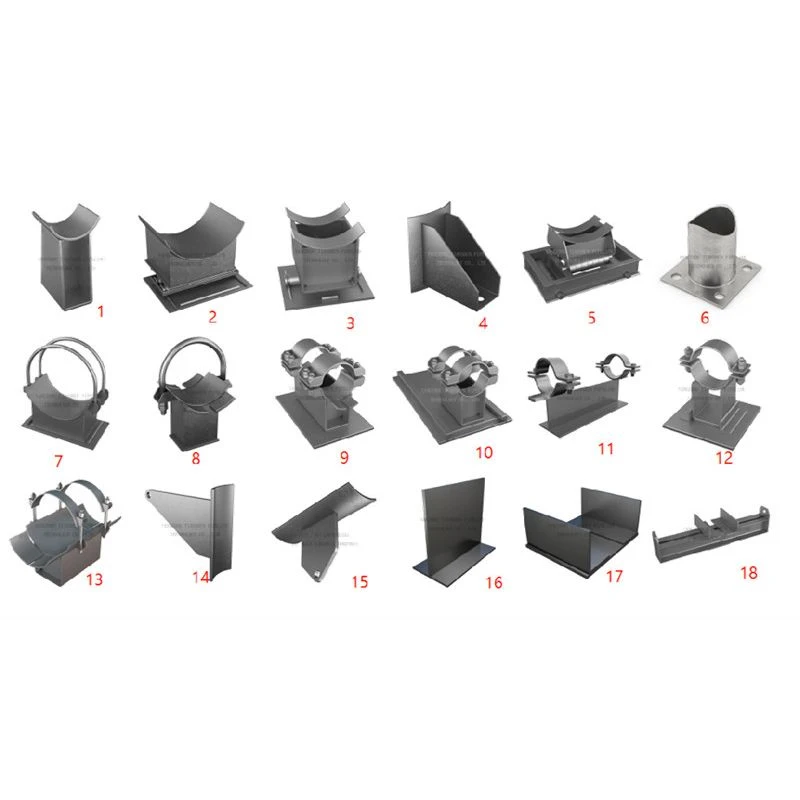

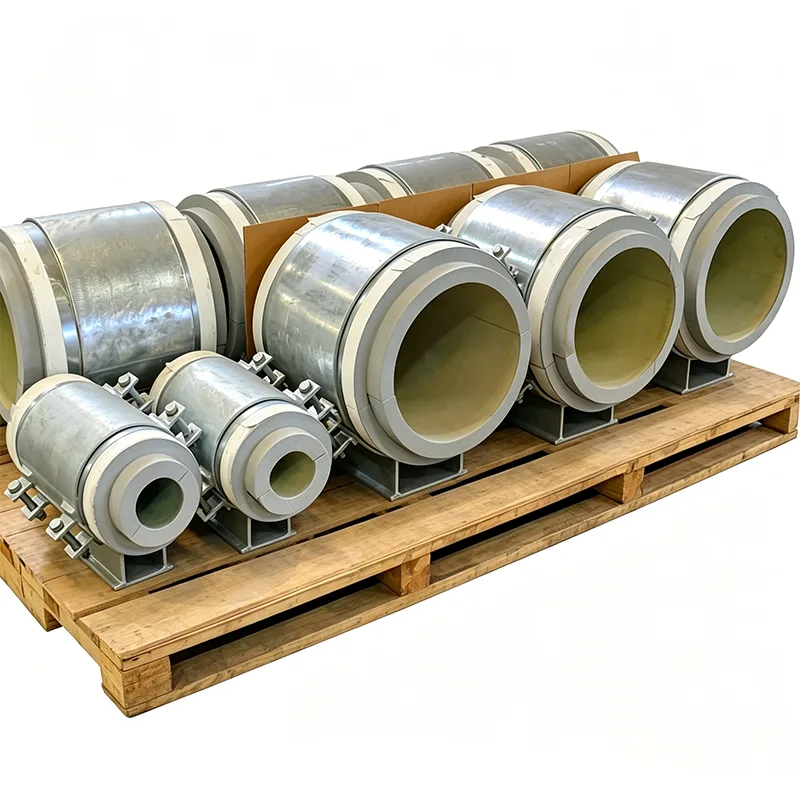

Абутак для ізаляваных труб

На ізаляванай трубе стандартны трубаправод можа стварыць больш праблем, чым вырашыць. Калі шлях нагрузкі чаравіка праразае ізаляцыю, ізаляцыя з часам раздушваецца. Гэты здробнены ўчастак прапускае цяпло ўнутр або вонкі, утварае кандэнсат на халодных паверхнях і становіцца адпраўной кропкай для карозіі пад ізаляцыяй. Выпраўленне нескладанае - належным чынам спраектаваная апора для ізаляванай трубы аддзяляе апорную функцыю ад цеплавой - але патрабуецца дбайная распрацоўка, каб дэталі былі правільнымі.

У Yangzhou Tianshun з 2012 года мы распрацоўваем і вырабляем ізаляваныя трубаправодныя башмакі для праектаў на пяці кантынентах. Мы пастаўляем іх для сетак цэнтралізаванага ахалоджвання, дзе важны кожны ват прытоку цяпла, для параправодаў, дзе аголены металічны абутак марнаваў бы энергію і ствараў небяспеку апёку, а таксама для аб'ектаў СПГ, дзе халоднае месца на апоры можа прывесці да назапашвання лёду і пашкоджання структуры. У кожным выпадку патрабаванне аднолькавае: надзейна трымаць вагу трубы, захоўваючы суцэльную ізаляцыю і герметычнасць параізаляцыі.

Як на самай справе працуе абутак з ізаляванай трубы

Асноўная ідэя простая - паміж трубой і металічнай апорнай калыскай знаходзіцца жорсткі ізаляцыйны блок, які нясе нагрузку. Труба абапіраецца на ізаляцыю, ізаляцыя знаходзіцца ў чаравіку, а металічны чаравік перадае нагрузку на канструкцыю. Але для таго, каб гэты блок вытрымаў гады руху труб і цеплавых цыклаў без расколін, зрухаў або страты ізаляцыйных характарыстык, патрабуецца наступнае:

Матэрыял блока падбіраецца пад дыяпазон тэмператур. Для астуджэння вады і астуджэння пры тэмпературы прыкладна да -50°C мы звычайна выкарыстоўваем поліізацыянурат высокай шчыльнасці (PIR) або ячэістае шкло. Для пара і гарачага алею з тэмпературай да 400°C і вышэй мы выкарыстоўваем матэрыялы на аснове сілікатаў кальцыя або перліту. Асноўнай уласцівасцю з'яўляецца трываласць на сціск пры разліковай тэмпературы - тое, што захоўваецца пры пакаёвай тэмпературы, можа размягчыцца пры 200°C.

Ізаляцыйны блок цалкам герметызаваны. Металічнае стопорное кольца або зварная бакавіна абутку акружае блок з усіх бакоў, прадухіляючы яго ад выхаду пад дзеяннем бакавога руху трубы або вібрацыі. Блок знаходзіцца на сталёвай апорнай пліце з бесперапынным зварным швом, таму няма прамога шляху ад металу да трубы, каб цяпло абыходзіла ізаляцыю.

Шлях параізаляцыі праектуецца бесперабойным. На халодных трубах трапленне вільгаці - вораг. Мы сочым за тым, каб канструкцыя абутку дазваляла параізаляцыйнай абалонцы, усталяванай на месцы ізаляцыі трубы, бесперапынна ўшчыльняцца на ізаляцыйным блоку абутку або яго металічнай абалонцы, без зазораў, якія б прапускалі вільготнае паветра да халоднай паверхні.

Гнуткасць дызайну, якая адпавядае рэальным умовам сайта

Мы не разглядаем абутак з ізаляванай трубы як стандартны тавар, таму што няма дзвюх цалкам аднолькавых характарыстык ізаляцыі. Мы ствараем кожны абутак у адпаведнасці з:

Ваш дыяметр трубы і таўшчыня ізаляцыі (няхай гэта будзе 25 мм пенашкла або 150 мм мінеральнай ваты).

Тып сістэмы ізаляцыі, якая ўжываецца на месцах — мы можам папярэдне выразаць другасную ізаляцыю, каб яна змясцілася вакол корпуса абутку, і стварыць профіль ашалёўкі, які спрашчае аздабленне ўчастка.

Ўмовы руху трубы. Калі труба слізгае, мы можам убудаваць пласціну з ПТФЭ або прасякнутую графітам слізгальную пласціну на аснову абутку, з паверхняй з нізкім каэфіцыентам трэння, прымацаванай да апорнага ліста з нержавеючай сталі, які абараняе ізаляцыйны блок ад сіл зруху.

Асаблівыя патрабаванні, такія як вогнеўстойлівая ізаляцыя, антыізаляцыйнае пакрыццё на металічных частках або дрэнажныя адтуліны для прадухілення назапашвання вады пры ўстаноўцы на адкрытым паветры.

Што вы атрымліваеце з кожнай адпраўкай

Заказ абутку для ізаляванай трубы Tianshun уключае ў сябе ўсю дакументацыю, якую запатрабуе ваш інспектар:

Сертыфікаты EN 10204 тыпу 3.1 для сталёвых кампанентаў.

Тэхнічныя характарыстыкі ізаляцыйных матэрыялаў са значэннямі трываласці на сціск і цеплаправоднасці пры разліковай тэмпературы.

Справаздачы праверкі памераў, якія пацвярджаюць таўшчыню блока, вышыню абутку і памеры апорнай пліты.

Загрузіце сертыфікаты выпрабаванняў, калі гэтага патрабуе спецыфікацыя праекта.

Прыкладанні

Трубаправод астуджанай вады і расола ў цэнтрах астуджэння і цэнтрах апрацоўкі дадзеных

Пара- і кандэнсатаправоды прамысловых прадпрыемстваў і электрастанцый

СПГ і трубаправоды з крыягеннай вадкасцю, дзе неабходна пазбягаць халодных кропак

Халадзільныя і халадзільныя памяшканні

Любая ізаляваная труба, якая праходзіць па стойцы для труб, дзе энергаэфектыўнасць і доўгатэрміновыя выдаткі на абслугоўванне маюць значэнне

Чаму Цяньшунь?

Мы з'яўляемся спецыялізаваным вытворцам падтрымкі, а не агульным пастаўшчыком трубаправодаў. Калі вы дашлеце нам свой спіс трубаправодаў і спецыфікацыі ізаляцыі, наша каманда інжынераў праверыць нагрузку на кожны чаравік, пацвердзіць сумяшчальнасць ізаляцыйнага матэрыялу і пазначыць любыя месцы, дзе стандартныя памеры чаравіка не адпавядаюць даступнай канструкцыі. Гэты ўзровень праверкі выяўляе праблемы на чарцёжнай дошцы, а не падчас усталёўкі. Больш за 70 % нашага бізнесу - гэта паўторны абутак - прамы вынік пастаўкі абутку, які функцыянуе дакладна так, як чакалася, ад першага гідраіспытання да канца праектнага тэрміну службы.

FAQ

Пытанне: Ці можаце вы дакладна супаставіць мой тып ізаляцыі і таўшчыню?

A: Так. Мы падбіраем абутак і апорны блок у адпаведнасці з вашым дыяметрам трубы, ізаляцыйным матэрыялам і зададзенай таўшчынёй без якіх-небудзь кампрамісаў.

Пытанне: вы забяспечваеце ізаляцыйны блок ці я ўсталёўваю яго на месцы?

A: Мы пастаўляем абутак з ізаляцыйным блокам, які нясе нагрузку, ужо змацаваным і інкапсуляваным унутры. Навакольная другасная ізаляцыя і ашалёўка звычайна наносяцца на месцы, але мы таксама можам загадзя вырабіць наборы ізаляцыі.

Пытанне: Як прадухіліць праходжанне цяпла праз металічны корпус абутку?

A: Ізаляцыйны блок стварае цеплавой разрыў паміж трубой і металічнай асновай. Бакавая сценка чаравіка не датыкаецца непасрэдна з трубой, таму няма бесперапыннага металічнага шляху для цяпла ў абыход ізаляцыі.

Пытанне: Што рабіць, калі мая труба рухаецца па восі з-за цеплавога пашырэння?

A: Мы можам дадаць пласціну з ПТФЭ або графіту да асновы абутку, дазваляючы трубе рухацца, захоўваючы стабільнасць ізаляцыйнага блока.

Пытанне: якім стандартам адпавядае гэты абутак?

A: Выраб сталі адпавядае MSS SP-58 і MSS SP-69. Ізаляцыйныя матэрыялы пастаўляюцца ў адпаведнасці са стандартамі ASTM або EN для канкрэтнага праекта, і мы можам адпавядаць патрабаванням маркіроўкі CE у адпаведнасці з PED, дзе гэта магчыма.
