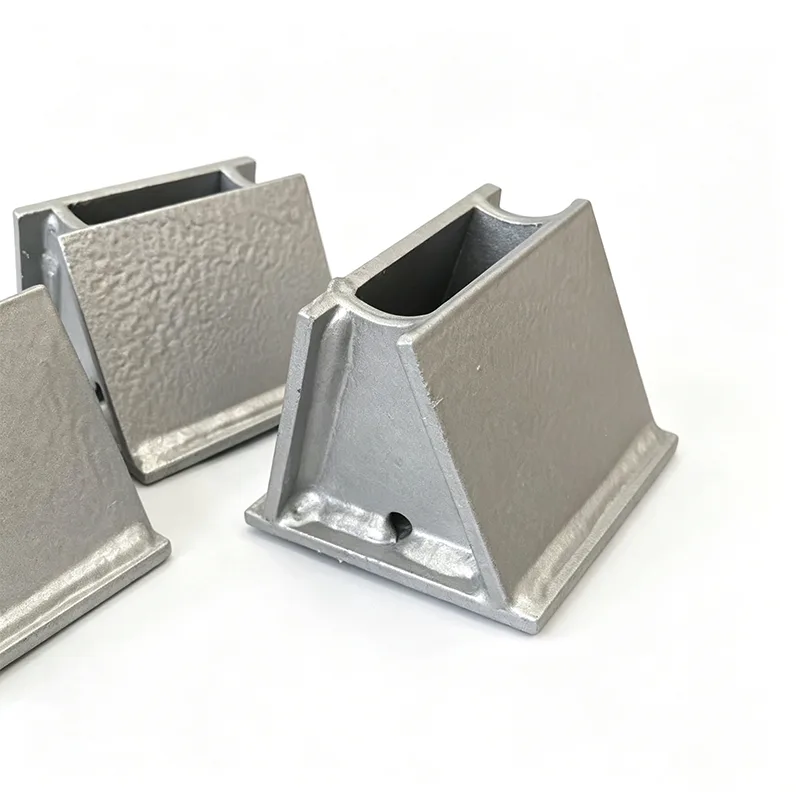

Рэгуляваная па вышыні падстаўка для абутку

На паперы вышыня трубаправода - гэта фіксаваная лічба. На месцы гэта бывае рэдка. Сталёвыя калоны асядаюць. Асновы нязначна зрушваюцца. Спружынныя апоры сціскаюцца больш ці менш, чым прадказвала мадэль напружання. Калі труба апынаецца на 10 мм занадта высока або на 15 мм занадта нізка на ўсмоктвальнай патрубку помпы або фланцы кампрэсара, прымусовае ўсталяванне злучэння стварае нагрузку на форсунку, для якой абсталяванне ніколі не было распрацавана. Самы просты спосаб атрымаць правільную вышыню - і падтрымліваць яе на правільным узроўні - гэта абутак для трубы, які можна рэгуляваць.

З 2012 года мы вырабляем апору для трубаправодаў з рэгуляванай вышынёй на нашым заводзе ў Цзянсу. Сама канструкцыя не складаная, але надзейна ўтрымліваць яе ў становішчы ва ўмовах дэдвейту, тэрмічнага руху і вібрацыі. Нашы рэгуляваныя чаравікі робяць гэта прама зараз пад паравымі калектарамі ў Паўднёва-Усходняй Азіі, лініямі астуджанай вады на Блізкім Усходзе і стойкамі для труб СПГ у Паўночнай Амерыцы.

Табліца параметраў	прыклад

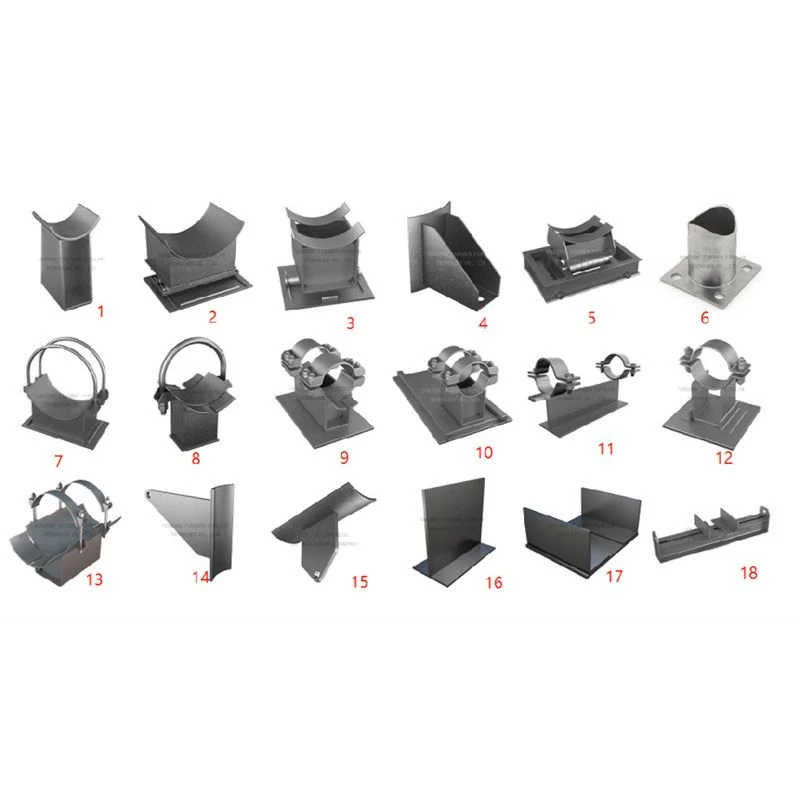

Тып падтрымкі	Жорсткая, спружынная, ролікавая, рассоўная
Памер трубы (NPS/DN)	Ад 1/2" да 60" (DN15 - DN1500)
Матэрыяльны стандарт	ASTM A36, SS304, SS316, A105
Стандарт дызайну	MSS SP-58, ASME B31.1
Макс. Канструкцыйная нагрузка	Да 1000 кН
Дыяпазон тэмператур	-29°C да +650°C
Абарона паверхні	Гарачае цынкаванне (HDG), эпаксідная смала
Стыль заціску	Двухзатворны, трохзатворны, П-затворны
Тып ізаляцыі	Гарачая ізаляцыя / халодная ізаляцыя (крыягенная)

Як працуе карэкціроўка - і чаму яна застаецца на месцы

Ядро вузла ўяўляе сабой стрыжань з разьбой, які праходзіць паміж люлькай трубы і апорнай плітой. Паварот рэгулявальнай гайкі падымае або апускае трубу дробнымі крокамі. Пасля ўстаноўкі вышыні ў гульню ўступаюць два незалежныя механізмы фіксацыі:

Цяжкая контргайка закручваецца супраць асноўнага корпуса, прадухіляючы паўзучасць пры вертыкальнай нагрузцы.

У вялікіх памерах другасны стопорный шруба або разрэзны хамут, які механічна блакуе кручэнне, нават пры ўстойлівай вібрацыі ад поршневых кампрэсараў або газаправодаў з вялікім патокам.

Кожны абутак перад адпраўкай праходзіць заводскія выпрабаванні пад нагрузкай, якая перавышае намінальную грузападымальнасць у 1,5 разы. Рэзьбовыя кампаненты вырабляюцца з круглага прутка, а не з разьбовага стрыжня, ​​таму разьбы, якія нясуць нагрузку, з'яўляюцца поўнапрофільнымі і не маюць напружаных выступаў, якія могуць трэснуць стандартны шпільку пры згіне.

Матэрыялы, якія адпавядаюць вашым паслугам

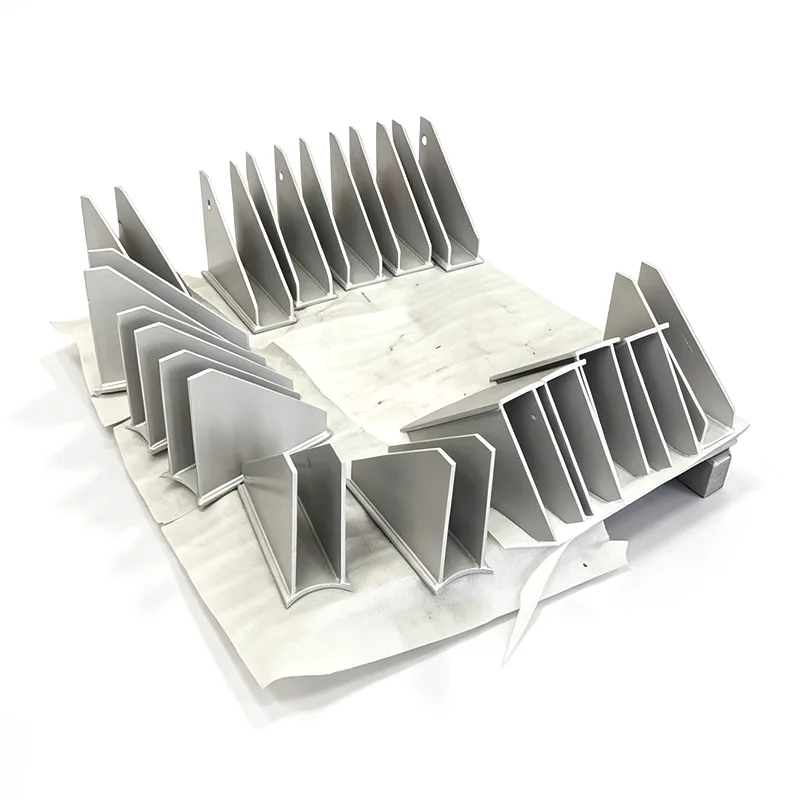

Стандартныя рэгуляваныя чаравікі вырабляюцца з вугляродзістай сталі з гарачым цынкаваннем у якасці стандартнай абароны ад карозіі. Для агрэсіўных або прамывальных асяроддзяў мы пастаўляем цалкам нержавеючую версію 304L або 316L. Падчас зборкі паверхні разьбы пакрываюцца складам супраць заедзення, каб прадухіліць заеданне - гэта важна, таму што рэгулявальная гайка, якую нельга павярнуць на месцы, больш не рэгулюецца.

Калі апора для трубных башмакоў з рэгуляванай вышынёй гарачая або халодная, мы ўбудоўваем нясучы ізаляцыйны блок (PIR або ячэістае шкло) паміж люлькай трубы і апорным стрыжнем. Памер уцяпляльніка адпавядае таўшчыні ізаляцыі трубы, а параізаляцыя застаецца бесперапыннай — без халодных кропак і кандэнсату.

Дзе рэгуляваныя туфлі-трубы робяць розніцу

Трубаправоды ўсмоктвання і выпуску помпы і кампрэсара, дзе нагрузка на сопла павінна заставацца ў межах, дапушчальных вытворцам.

Апоры для трубаправоднай стойкі ў раёнах, якія падвяргаюцца асяданню грунту або марозным пучэнню.

Лініі, якія маюць патрэбу ў дакладным ухіле для дрэнажу або тэхналагічнага патоку, напрыклад, трубаправоды прадуўкі катлоў або паліўныя газаправоды.

Сістэмы з апорай на спружыне, дзе халоднае становішча патрабуе тонкай налады пасля перадачы нагрузкі ад часовых апор.

Пераабсталяванне і ўвязка, дзе існуючая вышыня трубы не цалкам адпавядае новай трасе.

Большасць рэгуляваных апор на рынку - гэта альбо тавары з каталога з абмежаваным ходам, альбо цалкам індывідуальныя вырабы з доўгім часам выканання. Мы сядзім паміж імі: мы можам узяць стандартны дызайн і змяніць дыяпазон вышыні, памеры апорнай пліты або таўшчыню ізаляцыі ў адпаведнасці са спецыфікацыяй вашага праекта — звычайна за той жа час, што і стацыянарны абутак. Наша каманда інжынераў працуе непасрэдна з вашай ізаметрыі і спісу падтрымкі і спытае вас аб нагрузцы гідратэставання, разліковай тэмпературы і чаканым руху, перш чым мы завершым чарцёж. Гэты ўзровень праверкі - гэта тое, што ператварае простую рэгуляваную абутак у апору, да якой вам не трэба вяртацца падчас уводу ў эксплуатацыю.

FAQ

Q: Які дыяпазон рэгулявання вы можаце забяспечыць?

A: Стандартныя канструкцыі забяспечваюць ход ад ±25 мм да ±100 мм. Магчымыя большыя дыяпазоны - раскажыце, што вам трэба.

Пытанне: ці захаваецца налада пры вібрацыі?

A: Так. Мы выкарыстоўваем контргайку і механічную функцыю супраць павароту на ўсіх памерах. Зборка прайшла заводскія выпрабаванні, каб заставацца стабільнай пры цыклічнай нагрузцы.

Пытанне: ці можна адрэгуляваць чаравік, пакуль труба загружана?

A: Нязначныя карэкціроўкі абрэзкі звычайна можна зрабіць пры дэдвейце. Для вялікіх выпраўленняў мы рэкамендуем спачатку зняць нагрузку, каб абараніць ніткі.

Пытанне: Вы прапануеце версію для ізаляваных халодных або гарачых труб?

A: Так. Мы інтэгруем нясучы ізаляцыйны блок, памер якога адпавядае вашай таўшчыні ізаляцыі, у камплекце з герметычным параізаляцыйным шляхам.

Перш чым любы прадукт пакіне наш завод, ён праходзіць поўную праграму ўласных выпрабаванняў

Перад адпраўкай кожны прадукт праходзіць поўную праграму ўласных выпрабаванняў. Праверка памераў і візуальны кантроль, PMI (пазітыўная ідэнтыфікацыя матэрыялу), праверка цвёрдасці, неразбуральны кантроль MT/PT, калі дастасавальна, тэставанне нагрузкі на спружыну з крывымі нагрузкі-перамяшчэння і вымярэнне таўшчыні пакрыцця - усё гэта частка гэтай праграмы. Прадастаўляюцца пратаколы завадскіх выпрабаванняў (FTR) і пратаколы выпрабаванняў матэрыялаў (MTR).

Калі ласка, звярніце ўвагу: унутранае тэсціраванне не раўняецца тэсціраванню трэціх асоб, акрэдытаваным ILAC

Калі спатрэбіцца тэставанне або лабараторнае даследаванне ў прысутнасці трэцяга боку, яно прапануецца ў якасці асобнай дадатковай паслугі.

Асобна каціруюцца дадатковыя паслугі інспекцыі трэціх бакоў

1. Тэставанне матэрыялаў

Паслугі, даступныя ў гэтай катэгорыі, уключаюць аналіз хімічнага складу, выпрабаванне на расцяжэнне, выпрабаванне на ўдар па Шарпі пры нізкай тэмпературы і выпрабаванне на цвёрдасць.

2. Зварка NDT

Прапануюцца метады: тэставанне магнітнымі часціцамі (MT), тэсціраванне вадкасцю (PT), ультрагукавое тэсціраванне (UT) і рэнтгенаграфічнае тэсціраванне (RT).

3. Выпрабаванне прадукцыйнасці нагрузкі спружыны

Крывыя нагрузка-зрушэнне з'яўляюцца часткай гэтага тэставання.

4. Гарачае цынкаванне / эпаксіднае пакрыццё для абароны ад карозіі

5. Тэставанне пры сведках, назіранне за вытворчасцю і інспекцыя перад адгрузкай (PSI)

Чаму мы вылучаемся

Міжнародная сістэма апоры труб LISEGA як наш эталон

Наша дакладнасць нагрузкі, стандарты выпрабаванняў і сістэмы дакументацыі вымяраюцца ў адпаведнасці з міжнароднай сістэмай апорных труб LISEGA.

Па-за стандартнай мадэллю ўнутранага пастаўшчыка

У той час як стандартны айчынны вытворца пастаўляе толькі прадукт, мы ўключаем крывую нагрузкі-перамяшчэння з кожнай спружынай. Акрамя таго, мы дапамагаем у тэсціраванні старонніх SGS і інспекцыях пры сведках, а таксама падтрымліваем праверку дакументаў інжынераў PE/CPE для замежных праектаў.
