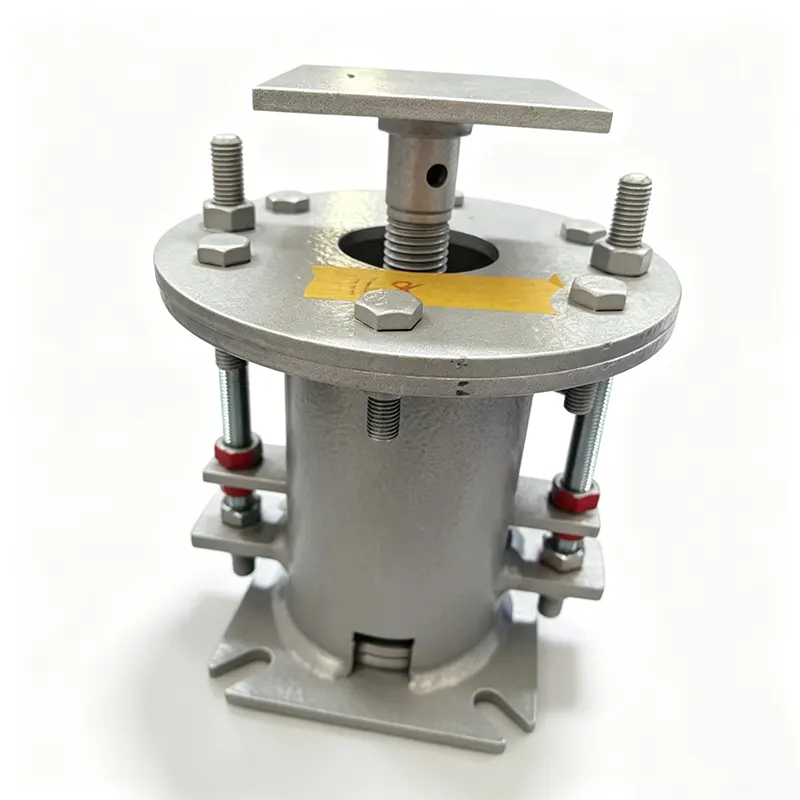

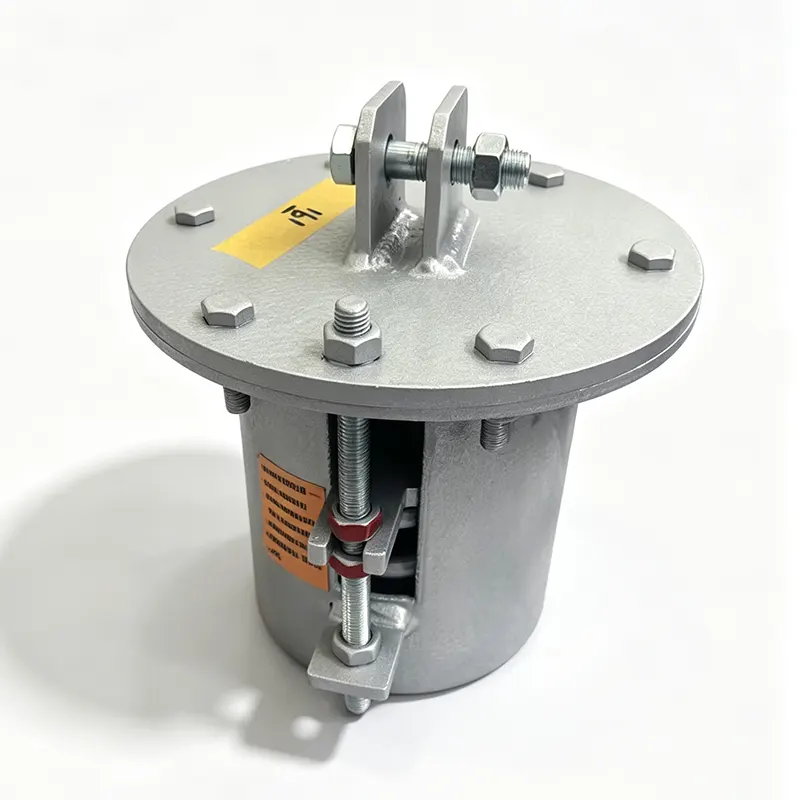

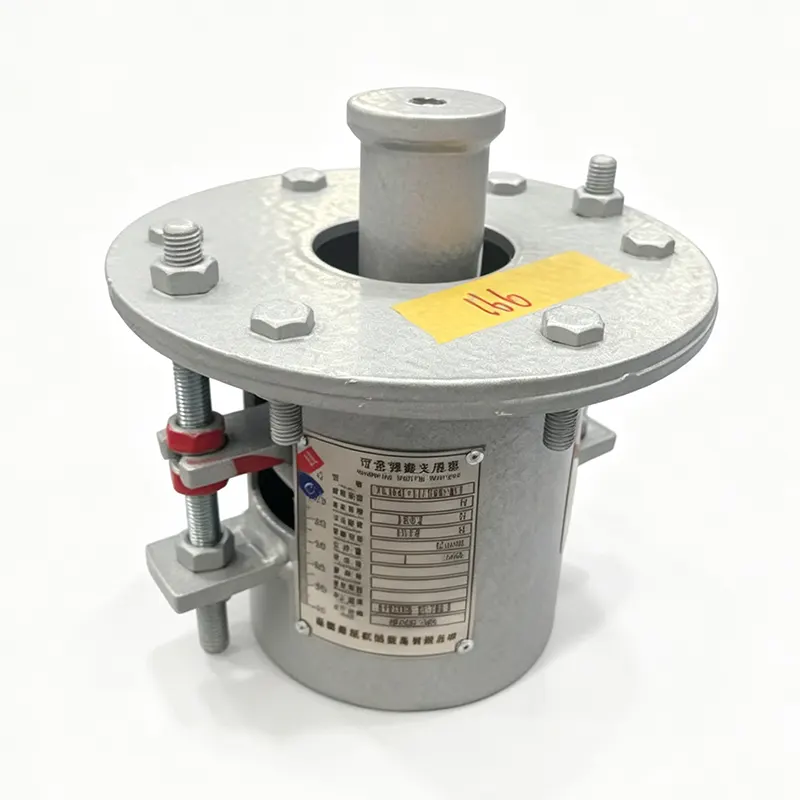

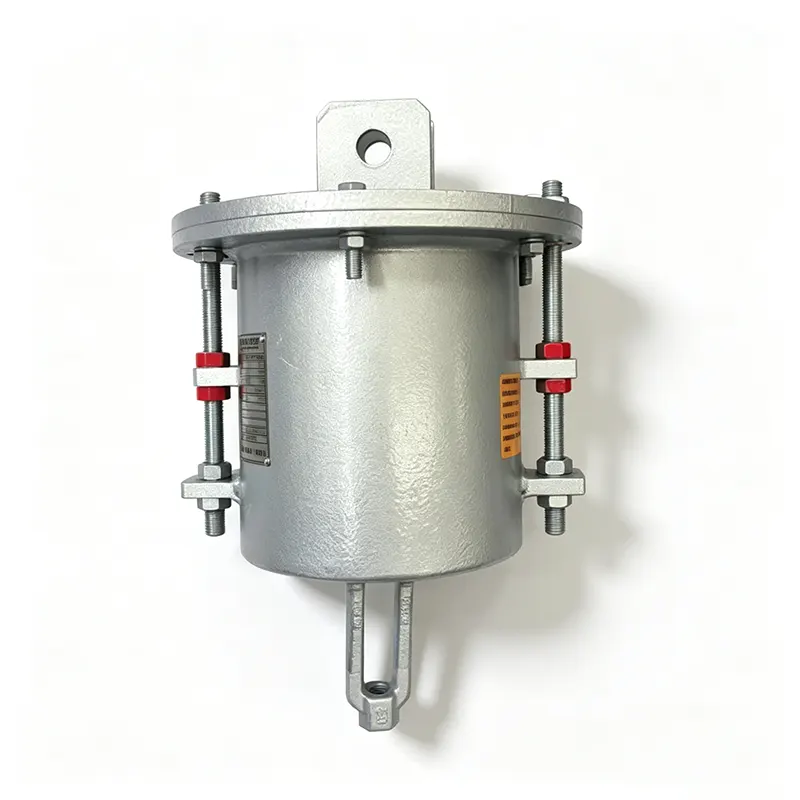

Высокотэмпературная вешалка з зменнай спружынай

Yangzhou Tianshun вырабляе вешалкі са зменнай спружынай для энергетычнага, нафтахімічнага і прамысловага сектараў на заводзе плошчай 35 000 м² у Цзянсу, Кітай. Нашы высокатэмпературныя варыянты створаны для вытрымкі тэмпературы паверхні труб, значна вышэйшай за тэмпературу навакольнага асяроддзя, захоўваючы пры гэтым прадказальную нагрузку. Чатырнаццаць гадоў спецыяльнага вопыту падтрымкі труб і сістэма якасці, сертыфікаваная па ISO 9001:2015, падтрымліваюць кожную адзінку, якую мы пастаўляем больш чым у 45 краін.

На гэтым малюнку паказана крывая характарыстык перамяшчэння нагрузкі пераменнай спружыннай апоры/падвескі, уключаючы ключавыя параметры нагрузкі і зрушэння для праверкі дакладнасці вытрымкі нагрузкі і эксплуатацыйнай надзейнасці прадукту.

Кожны блок падвяргаецца каліброўцы нагрузкі і праверцы прадукцыйнасці перад адпраўкай. Адхіленне наладкі ад нагрузкі кантралюецца ў межах ±5%, у адпаведнасці з міжнародным стандартам ANSI/MSS‑SP‑58‑2018, а таксама NB/T47039‑2013.

Прадукцыя адпавядае тэхнічным патрабаванням да энергетычных, нафтахімічных і іншых прамысловых трубаправодаў. Згодна з MSS‑SP‑58‑2018, максімальна дапушчальная зменлівасць нагрузкі для блокаў зменнай спружыны не павінна перавышаць 25 % працоўнай гарачай нагрузкі ў межах поўнага працоўнага ходу.

Дзе падыходзіць вешалка з зменнай спружынай

Не кожны ўчастак трубы патрабуе пастаяннай нагрузкі. Калі цеплавое зрушэнне абмежавана, вешалка з зменнай спружынай прапануе надзейнае і эканамічнае рашэнне. Калі труба вертыкальна пашыраецца або сціскаецца, апорная сіла змяняецца ў вядомым і кантраляваным дыяпазоне. Памер спружыны мае такі памер, каб гэта змяненне нагрузкі заставалася ў межах, устаноўленых аналізам напружання ў трубе, прадухіляючы перанапружанне падлучанага абсталявання, адначасова захоўваючы належную падтрымку трубы ад халоднага да гарачага.

Для эксплуатацыі пры высокіх тэмпературах канструкцыя выходзіць за рамкі стандартных віткоў спружын. Падвышаная тэмпература трубы можа выпраменьваць або праводзіць цяпло ў вузел падвескі, змякчаючы звычайную спружынную сталь і перамяшчаючы калібраваны груз. Высокотэмпературныя падвескі з пераменнай спружынай вырашаюць гэтую праблему з дапамогай выбару матэрыялу і абароны паверхні, якія захоўваюць зададзеную хуткасць спружыны і дыяпазон нагрузкі ва ўсім працоўным дыяпазоне.

Што робіць высокатэмпературную канструкцыю надзейнай

Спружынныя матэрыялы, разлічаныя на павышаныя тэмпературы

Стандартныя спружыны губляюць трываласць і правісаюць пры павышэнні тэмпературы. Мы выбіраем матэрыялы змеявіка, якія адпавядаюць фактычнай экспазіцыі. Для ўмерана павышаных умоў да 150 °C 50CrVA або 60Si2Mn захоўваюць стабільныя механічныя ўласцівасці. Калі тэмпература дасягае 300 °C або вышэй, паказваюцца сплавы на аснове нікеля, такія як Inconel X-750. Кожная нарыхтоўка матэрыялу пастаўляецца з поўнымі сертыфікатамі і запісамі прасочвання, якія пацвярджаюць, што склад і тэрмічная апрацоўка адпавядаюць патрабаванаму класу.

Змена нагрузкі ў межах праекта

Вешалка з зменнай спружынай стварае розную сілу ў халодным становішчы, гарачым працоўным становішчы і ў кожнай прамежкавай кропцы. Нашы інжынеры-праекціроўшчыкі працуюць з дапушчальным змяненнем нагрузкі са справаздачы кліента аб нагрузцы на трубу і выбіраюць спружыну, якая абмяжоўвае адхіленне, як правіла, да 15% або 25% працоўнай нагрузкі, хоць пры неабходнасці могуць быць выкананы больш жорсткія межы. Кожны блок наладжваецца і выпрабоўваецца на калібраваным стэндзе, каб пераканацца, што нагрузка ў халодным і гарачым становішчах знаходзіцца ў вызначаным дыяпазоне.

Каразійная і цеплавая абарона фурнітуры

Корпус і канструктыўныя кампаненты стандартна пакрыты гарачым цынкаваннем або высокатэмпературнай эпаксіднай фарбай. Для асабліва агрэсіўнага або цыклічнага ўздзеяння цяпла мы прапануем дадатковыя тэрмічныя бар'ерныя пакрыцця або вырабляем корпус з нержавеючай сталі. Гэтыя меры прадухіляюць адукацыю накіпу, іржу і дэградацыю паверхні, якія могуць перашкаджаць руху спружыны на працягу многіх гадоў службы.

Рэгуляванне на месцы без зняцця вешалкі

Шруба рэгулявання нагрузкі і цыферблатны датчык, размечаны з крокам 2%, дазваляюць камандзе сайта дакладна наладзіць усталяваную нагрузку да ±10% да ±20% у залежнасці ад мадэлі. Такая магчымасць рэгулявання на месцы важная, калі ўмовы ўстаноўкі нязначна адрозніваюцца ад праектнага чарцяжа або калі падчас будаўніцтва змяняецца пракладка трубы.

Падарожныя прыпынкі і бачныя маштабы

Кожная вешалка абсталявана верхнім і ніжнім абмежавальнікамі ходу для абароны ад перанапружання. Добра бачная шкала перамяшчэння дазваляе мантажніку і абслугоўваючаму персаналу пацвердзіць бягучае становішча з першага погляду. Зададзенае халоднае становішча фіксуецца здымнымі ўпорамі ходу, што дазваляе праводзіць гідрастатычныя выпрабаванні і хімічную ачыстку без адхілення спружыны.

Тэхнічны агляд

Карыстальніцкія паездкі, намінальныя нагрузкі і высокатэмпературныя матэрыялы апрацоўваюцца як частка нашых рэгулярных паставак. Калі мы атрымліваем запыт, мы пераўтвараем міжнародныя стандарты і пацвярджаем тэхнічную сумяшчальнасць перад вытворчасцю.

Кантроль якасці і дакументацыя

Наша сістэма якасці, сертыфікаваная ISO 9001, кіруе кожным этапам, ад праверкі ўваходнага спружыннага дроту да канчатковага выпрабавання нагрузкай. Кожная высокатэмпературная вешалка з пераменнай спружынай наладжана на зададзеныя кліентам халодную нагрузку і ход на нашым выпрабавальным стэндзе. Мы рэгіструем нагрузкі ў халодным, прамежкавым і гарачым становішчах і пацвярджаем, што змяненне знаходзіцца ў межах допуску. Гэтыя запісы захоўваюцца для поўнага пакета адсочвання і могуць быць пастаўлены разам з грузам.

Сертыфікаты матэрыялаў для спружынных спіралі, канструкцыйнай сталі і ахоўных пакрыццяў прасочваюцца да нагрэву або партыі. Калі праекты патрабуюць адпаведнасці ASME, EN або іншым міжнародным кодэксам трубаправодаў, мы прапануем пакеты дакументацыі, неабходныя для зацвярджэння.

Там, дзе прымяняюцца высокатэмпературныя падвескі з пераменнай спружынай

Гэтыя падвескі падтрымліваюць сістэмы трубаправодаў ад сярэдняй да высокай тэмпературы, дзе прысутнічае вертыкальнае зрушэнне, але не экстрэмальна. Тыповыя ўстаноўкі ўключаюць у сябе дапаможныя параправоды, трубаправоды для сілкавання катлоў, уваходныя і выпускныя лініі эканамайзера, контуры гарачага алею на нафтаперапрацоўчых і хімічных заводах, размеркаванне пары сярэдняга ціску на прамысловых аб'ектах і высокатэмпературныя паветраводы. У кожным выпадку падвеска забяспечвае вертыкальнае перамяшчэнне, утрымліваючы напружанне ў трубе ў межах праекту, без выдаткаў і канвертаў пастаяннай падтрымкі нагрузкі.

Часта задаюць пытанні

Як мне выбраць паміж вешалкай са зменнай спружынай і вешалкай з пастаяннай спружынай?

Рашэнне зводзіцца да дапушчальнай варыяцыі нагрузкі. Калі ваша справаздача аб нагрузцы ў трубе дазваляе змяняць нагрузку паміж халодным і гарачым становішчам, падвеска з зменнай спружынай забяспечвае надзейную падтрымку пры меншай цане. Там, дзе труба не можа прыняць ніякіх істотных змяненняў, патрабуецца пастаянная спружынная падвеска. Наша каманда інжынераў можа праглядзець вашы даныя аб загрузцы і падарожжы і парэкамендаваць адпаведны тып.

Якая максімальная працоўная тэмпература для высокатэмпературнай вешалкі з пераменнай спружынай?

Са стандартнай легаванай спружыннай сталі, такой як 50CrVA, падвеска можа надзейна працаваць у асяроддзі, дзе сама спіраль спружыны дасягае прыблізна ад 150 °C да 200 °C. Для вясновых тэмператур да 350 °C мы пераходзім да сплаваў на аснове нікеля, такіх як Inconel X-750. Вам не трэба самастойна ўказваць сплаў; падзяліцеся чаканай вясновай тэмпературай экспазіцыі, і нашы інжынеры абяруць правільны матэрыял.

Ці можа Tianshun вырабляць вешалкі са зменнай спружынай для вельмі вялікіх або вельмі малых нагрузак?

Наш стандартны дыяпазон ахоплівае ад 0,5 кН да 250 кН. Нагрузкі па-за межамі гэтага дыяпазону апрацоўваюцца як спецыяльная інжынерыя. Невялікія апоры інструментальных ліній і цяжкія падвескі для магістральных параправодаў былі выраблены і выпрабаваны на нашым прадпрыемстве.

Якія варыянты пакрыцця існуюць для высокатэмпературных або агрэсіўных атмасфер?

Акрамя гарачага цынкавання і высокатэмпературнай эпаксіднай смалы, мы можам наносіць тэрмічнаму отвержденные пакрыцця на аснове сілікону, халар або вырабляць корпус з нержавеючай сталі. Калі ваш сайт прыбярэжны, марскі або хімічна агрэсіўны, адзначце гэта падчас запыту, і мы парэкамендуем прыдатную ахоўную сістэму.

Ці пастаўляюцца з вешалкамі са зменнай спружынай інструкцыі па ўстаноўцы?

так. Кожная вешалка пастаўляецца з кароткім кіраўніцтвам па ўсталёўцы, якое ахоплівае ўздым, зняцце прадусталяванага ўпора і праверку нагрузкі. Мы таксама даем падрабязныя інструкцыі па ўводу ў эксплуатацыю, каб каманда сайта магла пацвердзіць правільную працу перад перадачай.

Які тыповы час дастаўкі стандартнай высокатэмпературнай вешалкі з пераменнай спружынай?

Стандартныя мадэлі з спружыннымі матэрыяламі, якія звычайна захоўваюцца, могуць быць выраблены, наладжаны і выпрабаваны на працягу чатырох-шасці тыдняў. Нестандартныя сплавы і большыя грузападымальнасці могуць пашырыць гэта, і мы пацвярджаем графік падчас прапановы.

Праца з Цяньшунем

Калі вы звяртаецеся да нас наконт высокатэмпературнай вешалкі з пераменнай спружынай, ваш запыт апрацоўвае спецыялізаваны менеджэр, які валодае інжынернымі ведамі па падтрымцы труб. Мы разглядаем вашы ўмовы працы, у тым ліку тэмпературу, ход, нагрузку і прыдатны праектны код, і вяртаем тэхнічную рэкамендацыю на працягу 24 гадзін. Карыстальніцкія спружынныя матэрыялы, нестандартныя хады, спецыяльныя канцавыя фітынгі і дакументацыя па канкрэтным праекце разглядаюцца як звычайная справа, а не як асаблівыя выключэнні.

Пасля дастаўкі мы застаемся даступнымі для падтрымкі па ўсталёўцы і тэхнічнага абслугоўвання. Больш за 70% нашага бізнесу прыпадае на паўторныя заказы, якія мы разглядаем як наймацнейшае пацверджанне прадукцыйнасці нашай прадукцыі на працягу тысяч цеплавых цыклаў.

Кампанія Yangzhou Tianshun Pipeline Technology Co., Ltd.

Аб'ект плошчай 35 000 м², Цзянсу, Кітай - экспарт больш чым у 45 краін.

Высокатэмпературныя падвескі з пераменнай спружынай, якія забяспечваюць надзейнасць апоры, нават калі труба гарачая.
