У параўнанні са звычайнымі прамысловымі трубаправодамі, трубаправодныя сістэмы нафтаперапрацоўчага завода падвяргаюцца шматлікім жорсткім выпрабаванням з-за іх складаных і разнастайных умоў працы:
▶ Шырокі дыяпазон тэмператур: ад нармальнай тэмпературы перадачы сырой нафты да высокатэмпературных пара і крэкінг-газаправодаў вышэй за 450 ℃, са значнымі розніцамі цеплавога зрушэння
▶ Складанае каразійнае асяроддзе: множная карозійная суперпазіцыя, уключаючы кіслую сырую нафту, кіслае асяроддзе, пырскі прыбярэжнай солі і высокатэмпературнае акісленне
▶ Звычайныя ўмовы вібрацыі: бесперапынная вібрацыя, выкліканая патокам, існуе на выхадзе помпаў, кампрэсарных трубаправодах і пасля рэгулюючых клапанаў
▶ Сродкі высокай рызыкі: уцечка гаручых, выбухованебяспечных і таксічных асяроддзяў прывядзе да сур'ёзных наступстваў
▶ Патрабаванні да бесперапыннай працы: вялікія страты ад незапланаваных адключэнняў патрабуюць надзвычай высокай надзейнасці падтрымкі
Арыентуючыся на гэтыя унікальныя ўмовы працы нафтаперапрацоўчых заводаў, мы распрацавалі вешалку з зменнай спружынай нафтаперапрацоўчага завода з мноствам мэтавых аптымізацый на аснове агульнага тыпу.
На гэтым малюнку паказана крывая характарыстык перамяшчэння нагрузкі пераменнай спружыннай апоры/падвескі, уключаючы ключавыя параметры нагрузкі і зрушэння для праверкі дакладнасці вытрымкі нагрузкі і эксплуатацыйнай надзейнасці прадукту.
Кожны блок падвяргаецца каліброўцы нагрузкі і праверцы прадукцыйнасці перад адпраўкай. Адхіленне наладкі ад нагрузкі кантралюецца ў межах ±5%, у адпаведнасці з міжнародным стандартам ANSI/MSS‑SP‑58‑2018, а таксама NB/T47039‑2013.
Прадукцыя адпавядае тэхнічным патрабаванням да энергетычных, нафтахімічных і іншых прамысловых трубаправодаў. Згодна з MSS‑SP‑58‑2018, максімальна дапушчальная зменлівасць нагрузкі для блокаў зменнай спружыны не павінна перавышаць 25 % працоўнай гарачай нагрузкі ў межах поўнага працоўнага ходу.
| Табліца спецыфікацый зменнай спружыны | Прыклад |

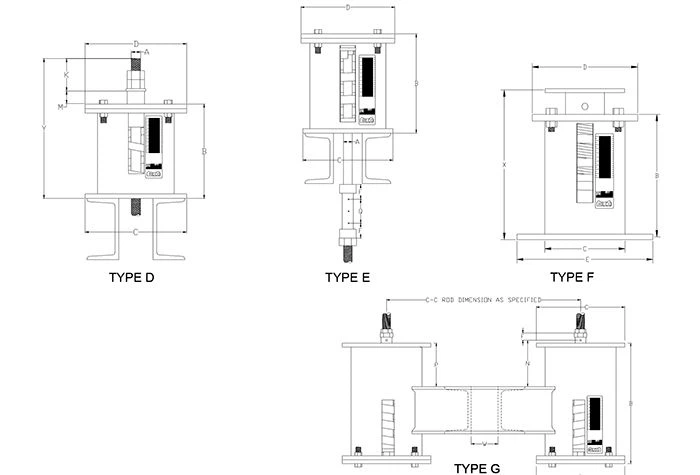

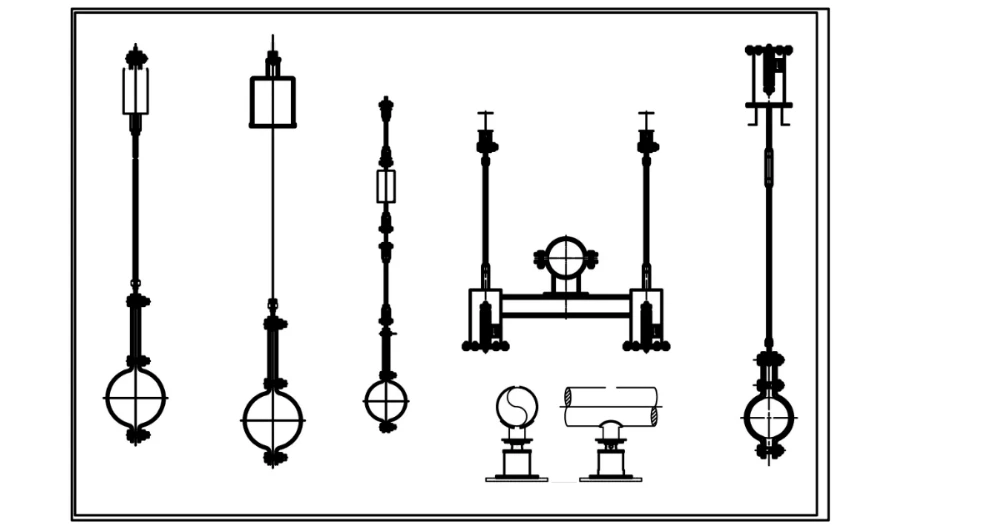

| Тып / канфігурацыя вешалкі | Тып A, B, C, D, E, F, G |
| Вясновы памер / № | No0 - No22 |
| Дыяпазон падарожжаў | 30 мм, 60 мм, 90 мм, 120 мм 180 мм |
| Аперацыйная нагрузка | 0,2 кН - 400 кН |
| Усталяваная нагрузка (халодная нагрузка) | кН / кгс |
| Працоўная нагрузка (гарачая нагрузка) | кН / кгс |
| Кірунак руху | Уверх / уніз |
| Зменлівасць (%) | ≤ 25% (стандарт) |
| Апрацоўка паверхні | Гарачае цынкаванне/ афарбаваныя |
| Матэрыял корпуса | Вугляродзістая сталь (Q235/Q355) |

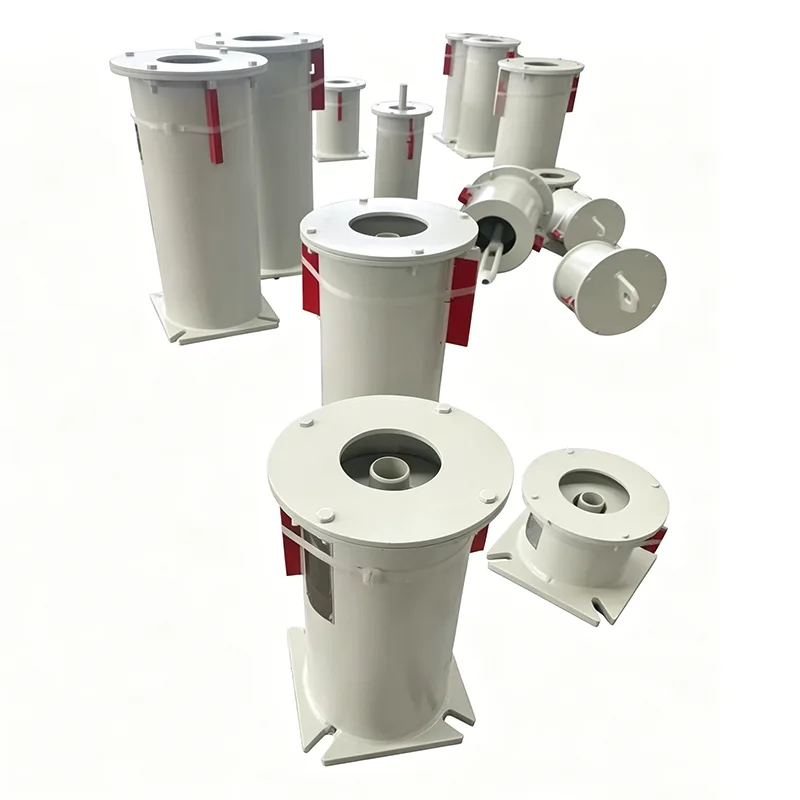

Вешалка з зменнай спружынай НПЗ - гэта прылада для падтрымкі зменнай спружыны, спецыяльна распрацаванае для нафтаперапрацоўчых заводаў. Ён забяспечвае пругкую падтрымку праз папярэдне сціснутыя цыліндрычныя спіральныя спружыны, і апорная сіла рэгулюецца лінейна са зменай сціску спружыны падчас цеплавога перамяшчэння трубаправода.
▶ Вертыкальнае цеплавое зрушэнне трубаправода ≤ 50 мм
▶ Дапушчальная хуткасць змены нагрузкі сістэмы ≤ 25%
▶ Падключэнне неадчувальнага абсталявання (непадлучанае непасрэдна да паравых турбін, кампрэсараў і г.д.)
▶ Працягвайце аптымізацыю кошту праекта і збалансуйце прадукцыйнасць і інвестыцыі
У новых праектах нафтаперапрацоўчых заводаў каля 80% трубаправодаў нармальнай і сярэдняй тэмпературы могуць выкарыстоўваць падвескі са зменнай спружынай. У параўнанні з рашэннямі з пастаяннай сілай, гэта можа значна знізіць выдаткі на закупку, цалкам адпавядаючы патрабаванням працоўных умоў.
|
НПЗ |
Тыповыя трубаправоды |
Рэкамендаванае рашэнне падтрымкі |
|
Атмасферная і вакуумная дыстыляцыя |
Трубаправоды для сырой нафты, атмасферныя бакавыя лініі вежы, прадуктаправоды |
Падвеска з зменнай спружынай НПЗ (прымяняецца да 90% трубаправодаў) |
|
Вадкасць каталітычнага крэкінгу |
Нафта- і газаправоды, фракцыянатары, сістэма стабілізацыі |
Пераменная спружына для трубаправодаў сярэдняй тэмпературы, пастаяннае высілак для трубаправодаў дымавых газаў з рэгенерацыяй |
|
Агрэгат гідраапрацоўкі |
Сцёкі рэактара, трубаправоды цеплаабменніка высокага ціску |
Пастаянная сіла для частак з высокай тэмпературай і высокім ціскам, зменная спружына для іншых |
|
Запаволенае каксаванне |
Нафта- і газаправоды коксавай вежы, выхады ацяпляльных печаў |
Пастаянная сіла для дэталяў з жорсткімі тэрмічнымі цыкламі, зменная спружына для іншых |
|
Аднаўленне серы |
Трубаправоды для кіслотнага газу, трубаправоды для вадкай серы |
Антыкаразійныя вешалкі з зменнай спружынай |
|
Камунальныя паслугі |
Пар, цыркуляцыйная вада, сціснутае паветра |
Усе выкарыстоўваюць вешалкі з зменнай спружынай |
|
Трубаправоды рэзервуарнага парку |
Уваходныя і выхадныя адтуліны рэзервуараў для сырой нафты і нафтапрадуктаў |
Камбінацыя зменнай спружыны + рассоўная апора |
Абалонка апрацавана пескаструйным спосабам да ўзроўню Sa2,5, з эпаксіднай цынкавай грунтоўкай + паліурэтанавым верхнім пакрыццём
Спружынная апрацоўка паверхні фасфатаваннем + пакрыццё Dacromet для супрацьстаяння серавадароднай карозіі
Абалонка з нержавеючай сталі 316 наладжваецца для прыбярэжных нафтаперапрацоўчых заводаў, каб супрацьстаяць карозіі саляных пырскаў
Гумовыя дэмпферныя накладкі, усталяваныя на верхнім і ніжнім канцах спружын для паглынання энергіі вібрацыі трубаправода
Падвесны стрыжань мае структуру супраць расхіствання падвойнай гайкі, каб пазбегнуць аслаблення вібрацыі
Накіравальная ўтулка ўстаноўлена ўнутры корпуса для прадухілення бакавога зрушэння спружыны
Цеплаізаляцыйныя апоры труб для трубаправодаў пры тэмпературы вышэй за 150 ℃ для блакавання цеплаправоднасці
Спружынныя матэрыялы, устойлівыя да высокіх тэмператур, выбраны для трубаправодаў пры тэмпературы вышэй за 250 ℃, каб пазбегнуць паслаблення напружання
Верхняя мяжа працоўнай тэмпературы спружыны пазначана для прадухілення выкарыстання празмернай тэмпературы
Папярэдне ўстаноўлена ў адпаведнасці з халоднай нагрузкай перад пастаўкай, прамая ўстаноўка на месцы
Абсталяваны таблічкай індыкатара зрушэння для зручнага агляду зрушэння трубаправода падчас патрулявання
Модульная спружына ў зборы, можа быць заменена асобна падчас тэхнічнага абслугоўвання без дэмантажу трубаправода
Каэфіцыент бяспекі нагрузкі ≥1,5 разы, зарэзерваваны запас перагрузкі
Верхнія і ніжнія межы ходу ўстаноўлены для прадухілення празмернага сціску спружыны або страты нагрузкі
Каэфіцыент бяспекі ад пералому падвеснай штангі ≥4 разы, каб выключыць рызыку падзення
Возьмем у якасці прыкладу закупку 100 спружынных вешалак для тыповага нафтаперапрацоўчага завода:
|
Пункт параўнання |
Пераменная спружынная вешалка |
Падтрымка і вешалка для спружыны Constant Force |
Розніца ў кошце |
|
Закупачны кошт адзінкі |
~ 800-2500 юаняў |
~ 3000-8000 юаняў |
Пераменная спружына эканоміць 60%-70% |
|
Агульны кошт закупкі 100 шт |
~ 150 000 юаняў |
~ 500 000 юаняў |
Эканомія ~ 350 000 юаняў |
|
Мантаж чалавек-гадзіна |
0,5 чалавека-гадзіны/адз |
1,5 чалавека-гадзіны/адз |
Скарачэнне кошту ўстаноўкі на 67% |
|
Прыдатная прапорцыя трубаправода |
~ 80% трубаправодаў НПЗ |
~ 20% крытычных трубаправодаў |
- |
|
Кошт тэхнічнага абслугоўвання |
Нізкая, простая структура |
Адносна высокі, складаны механізм |
Зніжэнне выдаткаў на эксплуатацыю і абслугоўванне |
|
Тэрмін службы |
15-20 гадоў |
15-20 гадоў |
Раўназначны |
Выснова: зыходзячы з патрабаванняў да працоўных умоў, вешалка са зменнай спружынай НПЗ можа зэканоміць больш за 60% кошту закупак сістэмы падтрымкі для праектаў НПЗ, што з'яўляецца найбольш эканамічна эфектыўным выбарам.
З моманту свайго заснавання ў 2012 годзе кампанія Yangzhou Tianshun Pipeline Technology забяспечвае падтрымку трубаправодаў для некалькіх праектаў нафтаперапрацоўчых заводаў па ўсім свеце:
▶ Унутраныя праекты: абслугоўванне праектаў новага будаўніцтва і рэканструкцыі некалькіх мясцовых нафтаперапрацоўчых заводаў у Шаньдуне, Цзянсу, Ляанін і іншых рэгіёнах.
▶ Замежныя праекты: прадукцыя экспартуецца на праекты нафтаперапрацоўчых заводаў у Бразіліі, Інданезіі, Паўднёвай Афрыцы і іншых краінах
▶ Тыповы выпадак: для новага праекта нафтаперапрацоўчага завода магутнасцю 5 мільёнаў тон у год мы паставілі больш за 1200 камплектаў падвесак са зменнай спружынай, усе ўсталяваныя кваліфікавана адначасова і да гэтага часу працуюць без збояў
▶ Рэкорд якасці: няма скаргаў на праблемы з якасцю партыі на працягу 8 гадоў запар, узровень выкупу кліентаў перавышае 70%
▶ Сертыфікат матэрыялу
▶ Справаздача аб выпрабаванні спружыннай нагрузкай
▶ Сертыфікат кваліфікацыі прадукту
▶ Кіраўніцтва па ўстаноўцы і эксплуатацыі
▶ Падтрымка выбару: можа непасрэдна чытаць выходныя файлы праграмнага забеспячэння для аналізу напружання ў трубаправодзе, каб хутка завяршыць выбар партыі
▶ Пацвярджэнне чарцяжа: падайце эскізныя чарцяжы ўстаноўкі прадукту для супрацоўніцтва з распрацоўкай кампаноўкі трубаправода
▶ Раздзельная дастаўка: дастаўляйце партыямі ў адпаведнасці з ходам будаўніцтва блока, каб паменшыць ціск на месцы захоўвання
▶ Абслугоўванне на месцы: тэхнічны персанал даступны для кіраўніцтва па ўстаноўцы на месцы для буйных праектаў
▶ Пасляпродажны адказ: вырашэнне праблем з якасцю прадукцыі на працягу 24 гадзін
▶ Пастаўка запасных частак: звычайныя мадэлі ў наяўнасці, экстраныя запасныя часткі дастаўляюцца на працягу 48 гадзін
