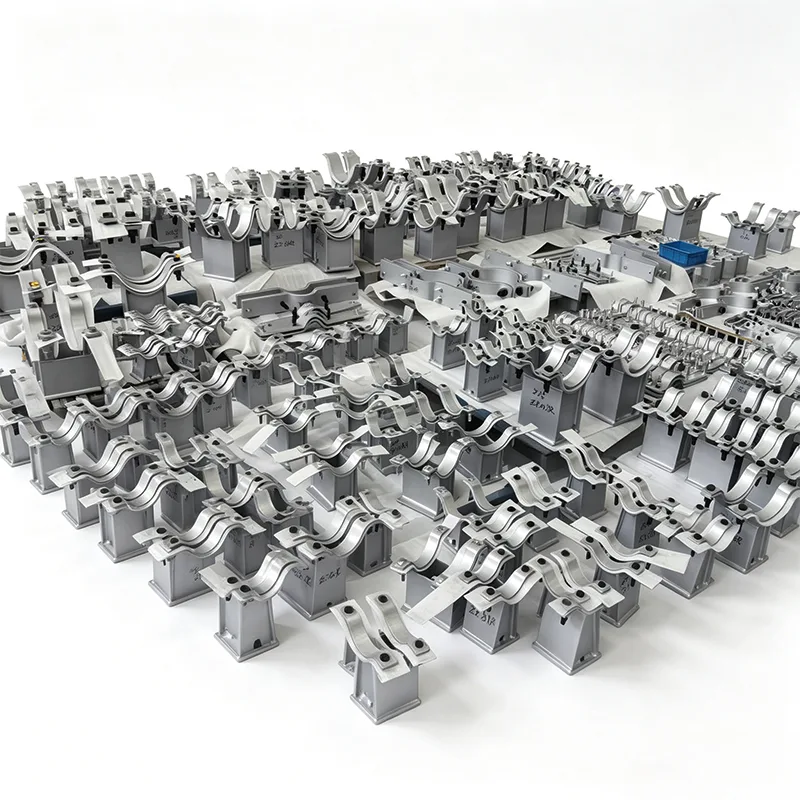

Апоры для падпорных седлавых труб з нержавеючай сталі

Калі апора для труб павінна стаяць на загружаным соллю прыбярэжным прадпрыемстве, апрацоўваць агрэсіўныя хімічныя мыйкі або заставацца без абслугоўвання на працягу дзесяцігоддзяў у стэрыльнай тэхналагічнай лініі, выбар матэрыялу - гэта ўсё. У Yangzhou Tianshun мы распрацоўваем і пастаўляем сістэмы апор для труб з 2012 года, і нашы апоры для седлавых труб з нержавеючай сталі створаны менавіта для тых сітуацый - калі стандартная вугляродзістая сталь проста не вытрымае.

Every stainless steel stanchion saddle support we ship reflects 14 years of direct feedback from EPC contractors, maintenance engineers, and project owners across 45+ countries. Мы даведаліся, што працуе, што выходзіць з ладу на ранняй стадыі і як вызначыць агульныя моманты збою задоўга да таго, як апора дакранецца да вашай трубы.

Што вы атрымліваеце з сядлом на стойках Tianshun з нержавеючай сталі

Вы можаце прасачыць цэласнасць матэрыялу

We machine saddle bodies and stanchion components from solid 304 (UNS S30400) or 316L (UNS S31603) stainless steel plate and bar stock – not cast equivalents. Every heat of material arrives with an EN 10204 3.1 mill test certificate, and we maintain full traceability from raw material receipt through final inspection. Для праектаў, якія патрабуюць павышанай устойлівасці да кропкавай паражніны, дуплекс 2205 або супераўстэнітныя маркі даступныя па запыце.

Прадуманая форма, а не проста сагнутая пласціна

Радыус сядла дакладна апрацаваны ў адпаведнасці з фактычным знешнім дыяметрам вашай трубы, звычайна ад 1" NB да 48" NB і больш. Гэта ліквідуе кропкавую нагрузку, якая можа ўзнікнуць пры звычайных V-вобразных апорах. On hot lines, we often extend the saddle width and incorporate low-friction PTFE or graphite slide plates directly into the design – so the support works with your pipe’s thermal movement, not against it.

Канструкцыя падпоркі робіць мантаж прадказальным

Сама стойка - вертыкальная стойка, якая прывязвае сядло да канструкцыйнай сталі - даступная ў канфігурацыях з фіксаванай вышынёй або рэгуляванай. Фіксаваныя стойкі звычайна ўяўляюць сабой адзіную зварную выраб з швелера з нержавеючай сталі, двутавравай бэлькі або трубы са зварным швом з поўным праваром у асновы сядла. Рэгуляваныя канструкцыі ўключаюць стрыжань з разьбой і фіксуючую гайку, што дазваляе дакладна наладзіць вышыню падчас гарачага выраўноўвання без рэзкі або паўторнай зваркі.

All load-bearing welds are performed by certified welders to procedures qualified under ASME Section IX, with weld maps and NDE (PT or RT) available as required. Паверхня пасля зваркі стандартна пратручваецца і пасівуецца для аднаўлення поўнай устойлівасці да карозіі.

Як апрацоўваюцца грузы

Мы не проста мяркуем, што «нержавеючая сталь моцная». Нашы ўласныя інжынеры правяраюць кожную стойку ў зборы на прадмет спалучэння вертыкальнай уласнай вагі, цягі цеплавога пашырэння, выпадковых ветравых або сейсмічных нагрузак і любога ўздыму, які можа адбыцца пры змене кірунку. Калі ў вашым праекце ёсць пэўныя нормы праектавання (ASME B31.1, B31.3, EN 13480 і г.д.), мы можам даць адпаведны аналіз напружання і дадзеныя аб нагрузцы. Мы паставілі апоры, прызначаныя для вертыкальных нагрузак ад некалькіх сотняў ньютанаў да больш чым 300 кН.

Дзе вы ўбачыце гэтыя падтрымкі ў эксплуатацыі

На працягу многіх гадоў нашы апоры для падпорных седлавых труб з нержавеючай сталі траплялі ў такія месцы, дзе адмова не з'яўляецца варыянтам:

Тэрміналы рэгазіфікацыі СПГ - 316L сядла ў адкрытым марскім асяроддзі з бесперапынным распыленнем солі.

Фармацэўтычныя завесы WFI (вада для ін'екцый) - нержавеючая сталь 304 з поўным пакетам дакументацыі і варыянтамі электрополированного пакрыцця.

Заводы па вытворчасці харчовага алею і напояў - апоры, распрацаваныя з гігіенічнымі профілямі, мінімальнымі шчылінамі і ўшчыльняючымі матэрыяламі, якія адпавядаюць FDA, пры неабходнасці.

Хімічная апрацоўка і захоўванне з'едлівага раствора - спецыяльна выбраныя маркі хларыднай устойлівасці да каразійнага расколіны пад напругай.

Верхнія часткі марскіх платформ - рэгуляваныя стойкі, якія дазваляюць перабудаваць пасля асадкі канструкцыі, усё ў 316L з поўным аглядам трэціх асоб.

Як мы гарантуем сапраўдную якасць

Перад выпускам кожная стойка сядла праходзіць праз нашу ўласную лабараторыю выпрабаванняў:

Праверка памераў па ўзгодненых чарцяжах вырабу

PMI (станоўчая ідэнтыфікацыя матэрыялу) для пацверджання класа нержавеючай дэталі

Пранікальная або рэнтгенаграфічная праверка важных зварных швоў (па спецыфікацыі кліента)

Нагрузачнае тэставанне па запыце для новых або моцна наладжаных канструкцый

Наша фабрыка мае сертыфікат ISO 9001:2015, і мы прывыклі працаваць са староннімі інспектарамі з SGS, Bureau Veritas, TÜV і прадстаўнікамі кліентаў падчас вытворчасці і канчатковай праверкі.

Настройка - гэта норма, а не павышэнне кошту

Вельмі нешматлікія праекты маюць патрэбу ў каталожным сядле з нержавеючай сталі. Большасць патрабуе карэкціроўкі - розныя памеры апорнай пліты, спецыяльныя малюнкі адтулін для нітаў, павялічаная вышыня для празрыстай ізаляцыі, пэўны кут нахілу сядла, убудаваныя накіроўвалыя або прыціскныя заціскі. Гэта нармальна. Мы пабудавалі наш вытворчы працэс вакол дробнасерыйных індывідуальных заказаў. Дашліце нам вашу тэхнічную табліцу трубы, фасон стальной канструкцыі або просты эскіз, і нашы інжынеры вернуць чарцёж прапановы на працягу 2-3 працоўных дзён.

Для праектаў з паўтаральнымі патрабаваннямі да трубаправодаў мы можам загадзя распрацаваць поўны графік падтрымкі, вызначыць магчымасці аптымізацыі і знізіць агульны кошт устаноўкі без шкоды для адпаведнасці коду.

Апошняя заўвага аб надзейнасці

Большасць нашых заказаў на апоры з нержавеючай сталі паступаюць ад кліентаў, якія ўжо ўсталявалі ў нас апоры з вугляродзістай сталі і вярнуліся спецыяльна для мадэрнізацыі з нержавеючай сталі. Калі ў вас ёсць спецыфікацыя трубы, якая прадугледжвае, што «ўсе змочаныя і знешнія апорныя кампаненты павінны быць устойлівымі да карозіі», мы разумеем, што гэта азначае, што стойка з'яўляецца часткай сістэмы, а не запозненай думкай. Мы яго так будуем, так правяраем і так дакументуем.

Патрэбна цана або хуткі тэхнічны агляд?

Звяжыцеся з нашай камандай інжынераў па адрасе [электронная пошта / тэлефон] і паведаміце памер трубы, патрабаваную вышыню і ўмовы нагрузкі. Звычайна вы атрымаеце поўную прапанову менш чым за 24 гадзіны для стандартных запытаў. We’re also happy to arrange a factory visit in Yangzhou – seeing how the stainless saddles go from plate to final assembly is the best way to understand the difference real manufacturing control makes.

FAQ

1. Якія гатункі нержавеючай сталі вы прапануеце для стойкавых сёдлаў і як мне даведацца, што я сапраўды атрымліваю 316L?

Наш стандартны запас уключае пліту і брусок 304 (UNS S30400) і 316L (UNS S31603). Для асяроддзяў з высокім утрыманнем хларыдаў або марскіх асяроддзяў мы настойліва рэкамендуем 316L з-за ўтрымання ў ім малібдэна, які значна павышае ўстойлівасць да пітынгу. Кожны нагрэў матэрыялу, які мы атрымліваем, суправаджаецца сертыфікатам выпрабаванняў на фрэзе EN 10204 3.1, і перад пачаткам любой рэзкі або зваркі наша ўласная лабараторыя выконвае PMI (станоўчую ідэнтыфікацыю матэрыялу) з дапамогай ручнога XRF на нержавеючай сталі. Вы атрымаеце копію гэтай справаздачы PMI у канчатковым пакеце дакументацыі - без здагадак, без «даверцеся мне».

2. Ці можаце вы вырабіць седла, каб адпавядаць нестандартнай трубе OD або таўшчыні ізаляцыі?

Так, у нас гэта звычайная справа. Вы паказваеце фактычны вонкавы дыяметр трубы (і знешні дыяметр ізаляцыі, калі сядло знаходзіцца на ізаляванай трубе), і мы апрацоўваем радыус сядла ў адпаведнасці з гэтым дакладным памерам. Гэта не сагнутая пласціна, якая "выглядае блізка" - кантактная паверхня фрэзеруецца па зададзеным радыусе, звычайна з вуглом абгорткі ад 120° да 180° у залежнасці ад нагрузкі і патрабаванняў да бакавога абмежавання. Мы таксама можам павялічыць вышыню сядла, каб ачысціць ізаляцыю і ашалёўку без якой-небудзь палявой рэзкі.

3. Ці забяспечваеце вы намінальныя нагрузкі і разлікі напружання для нестандартных вузлоў стоек?

Безумоўна. Наша каманда інжынераў рэгулярна выконвае праверку вертыкальнай нагрузкі, гарызантальнай цягі і камбінаванага напружання ў адпаведнасці з ASME B31.1, B31.3 або кодам, абраным вашым праектам. Мы прадставім разліковы ліст з указаннем праверкі прагіну калоны стойкі, напружання апорнай пліты, трываласці зварнога шва і нацяжэння/зруху нітаў, калі гэта дастасавальна. Калі ваш праект патрабуе незалежнай праверкі, мы без праблем супрацоўнічаем з прызначаным вамі староннім інжынерам.

4. Якіх стандартаў зваркі і кантролю вы прытрымліваецеся для апор з нержавеючай сталі?

Усе нясучыя зварныя швы на стойках з нержавеючай сталі выконваюцца кваліфікаванымі зваршчыкамі ў адпаведнасці з WPS, кваліфікаванымі ў адпаведнасці з раздзелам IX ASME. Тыповае злучэнне паміж сядлом і стойкай - гэта зварны шво з поўным пранікненнем, гладка адшліфаваны на наску. У залежнасці ад вашых спецыфікацый, мы праводзім пенетрант (PT) або рэнтгенаграфію (RT) крытычных зварных швоў. Пасля зваркі кожная нержавеючая зборка пратручваецца і пасівуецца для выдалення цеплавога адцення і аднаўлення пасіўнага пласта аксіду хрому. Вы бачыце розніцу: аднастайная серабрыстая паверхня без сіняга колеру вакол зоны зваркі.

5. Ці магу я атрымаць стойку з рэгуляванай вышынёй і наколькі дакладная рэгуляванне вышыні?

Так, мы прапануем рэзьбовыя рэгуляваныя стойкі з размяшчэннем контргайкі, якія звычайна выкарыстоўваюцца там, дзе патрабуецца дакладная ўстаноўка вышыні падчас гарачага выраўноўвання або калі вышыня сталёвых канструкцый можа адрознівацца. Тыповы дыяпазон рэгулявання складае ±25 мм, а тонкая нітка дазваляе з дакладнасцю 1–2 мм па вертыкалі. Пасля ўстаноўкі контргайка закручваецца і прыварваецца прыхваткамі, каб прадухіліць рух падчас працы. Поўны шлях нагрузкі з'яўляецца механічным (зрух разьбы), і мы вымяраем шток адпаведным чынам - не трэба спадзявацца на зварку прыхватак, каб несці нагрузку.

6. Ці падыходзяць вашыя апоры з нержавеючай сталі для гігіенічных або мыйных умоў (харчаванне, фармацэўтычныя прэпараты)?

Так, і мы паставілі шмат партый для гэтых прыкладанняў. У адпаведнасці з гігіенічнымі патрабаваннямі мы выдаляем плоскія гарызантальныя паверхні і шчыліны, дзе гэта магчыма, і завяршаем зборку да мінімуму Ra 0,8 мкм (32 мкцаляў) шурпатасці паверхні або электрапаліроўкі, калі гэта вызначана. Мы таксама выкарыстоўваем сумяшчальныя з FDA супрацьзадымныя злучэнні на нітках і пазбягаем ферытнага забруджвання, захоўваючы ўсе інструменты і працоўныя паверхні з нержавеючай сталі. Пакет дакументацыі можа ўключаць справаздачы аб шурпатасці паверхні і падрабязныя сертыфікаты ачысткі.

7. Якую дакументацыю я атрымаю разам са сваім заказам?

Стандартная пасылка ўключае:

Поўны справаздачу аб праверцы памераў, які паказвае фактычныя памеры ў параўнанні з памерамі на чарцяжы

Сертыфікаты на матэрыял EN 10204 3.1 для ўсіх дэталяў з нержавеючай сталі

Справаздача PMI (для праверкі сплаву)

Карта зварных швоў і справаздачы па NDE (PT/RT, калі дастасавальна)

Сертыфікат пратручвання і пасівацыі

Дэкларацыя адпаведнасці і ўпаковачны ліст з нумарамі тэрмаў

Мы таксама можам даць кнігі дадзеных, складзеныя ў адпаведнасці з вашым канкрэтным фарматам праекта. Каля 80% нашых заказаў на падтрымку з нержавеючай сталі цяпер уключаюць як мінімум асноўны MDR (запіс дадзеных вытворцы).

8. Які рэалістычны час выканання для партыі нестандартных сядзелак з нержавеючай сталі?

Для колькасці ад 5 да 50 штук з нестандартнымі памерамі і стандартным матэрыялам 304/316L наш тыповы час выканання складае 20–30 працоўных дзён з моманту зацвярджэння чарцяжа. Больш буйныя заказы або тыя, якія патрабуюць дуплекснай нержавеючай сталі, могуць падоўжыцца да 35–45 дзён. Калі ў вас крытычныя тэрміны, мы можам абмеркаваць паскарэнне - часта мы можам скараціць на 5-7 працоўных дзён, зарэзерваваўшы матэрыял і змяніўшы змены, але мы заўсёды будзем празрыста казаць пра тое, што магчыма, без шкоды для якасці зваркі або этапаў праверкі.
