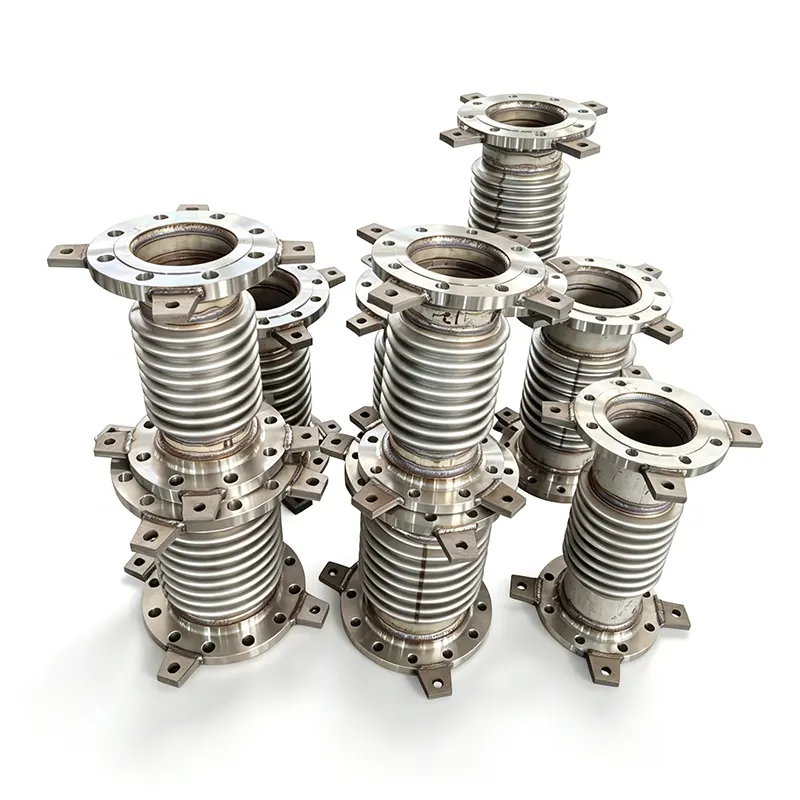

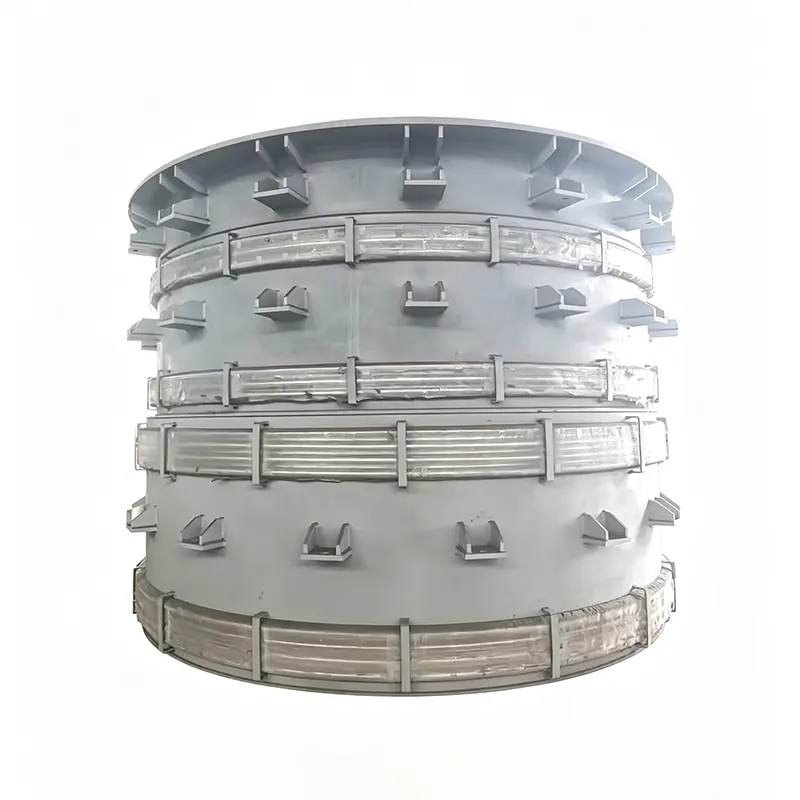

Металічны сильфонный кампенсатар

Yangzhou Tianshun вырабляе металічныя сильфонные кампенсатары з 2012 года. Дзякуючы 14-гадоваму мэтанакіраванаму вопыту і фабрыцы плошчай 35 000 м², на якой працуюць больш за 100 кваліфікаваных супрацоўнікаў, мы пастаўляем стандартныя і цалкам індывідуальныя канструкцыі больш чым у 45 краін. Нашы кампенсатары выкананы ў адпаведнасці са стандартамі EJMA і забяспечваюцца прасочваннем матэрыялу, 100% неразбуральным кантролем і гідрастатычным выпрабаваннем кожнай прылады.

Чаму надзейнасць важная для дызайну, а не толькі для брашуры

Стомленасць разлічваецца, а не мяркуецца

Cycle life is determined per EJMA guidelines for the actual operating envelope — covering axial, lateral, and angular movements simultaneously. Standard designs are verified for 1,000, 3,000, or 5,000 full cycles, ensuring the joint performs as predicted across thermal cycles, not just on paper.

Цэласнасць матэрыялу, падмацаваная дакументамі

Every heat of bellows material — SS304, SS316L, SS321, Inconel 625, or Hastelloy — comes with full mill certificates and traceability records. For corrosive services such as FCCU catalyst lines or chemical transfer, we recommend and stock high-nickel alloys that resist chloride stress corrosion cracking.

Шматслойная канструкцыя з убудаваным сігнальным сігналам

Там, дзе гэтага патрабуе ціск ці бяспека, мы выкарыстоўваем шматслойныя сильфоны, а не аднаслаёвыя. Слаістая структура дадае трываласці, захоўвае гнуткасць і забяспечвае рэзерваванне бяспекі: калі ўнутраны пласт калі-небудзь перфаруе, вонкавы пласт часова ўтрымлівае ціск, пакуль уцечка выяўляецца праз сігнальную адтуліну - прадказальнае тэхнічнае абслугоўванне замест незапланаванага адключэння.

Зварныя швы, якія праходзяць 100% NDT

Падоўжныя і акружныя швы сильфонов, а таксама мацавальныя зварныя швы праходзяць 100% рэнтгенаграфічны (RT) або пенетрантный (PT) агляд. Нашы ўласныя зваршчыкі праводзяць кваліфікаваныя працэдуры, і перад адпраўкай кожны блок праходзіць гідрастатычныя выпрабаванні пры ціску, які ў 1,5 раза перавышае праектны ціск. Няма выбаркі — кожнае злучэнне пакідае завод з уласным пратаколам выпрабаванняў.

Устойлівасць супраць выгібу і рэзанансу

Выгіб калоны і прагін у плоскасці прадухіляюцца з дапамогай правільна разлічанага сярэднеквадратычнага напружання ціску і правераных функцый супраць выгібу. Унутрана пракладкі памяншаюць турбулентнасць, эрозію і вібрацыю, выкліканую патокам; вонкавыя чахлы або сцяжкі прызначаныя для абароны сильфонного элемента і накіравальнага руху — не толькі дадаюцца ў якасці стандартных аксесуараў, але і маюць памер для канкрэтнай службы.

Тэхнічны аб'ём

Тыпы, якія адпавядаюць нагрузцы на трубы, а не толькі каталожныя коды

Восевыя сильфонные кампенсатары - для прамога цеплавога пашырэння, дзе анкеры і накіроўвалыя вытрымліваюць ціск.

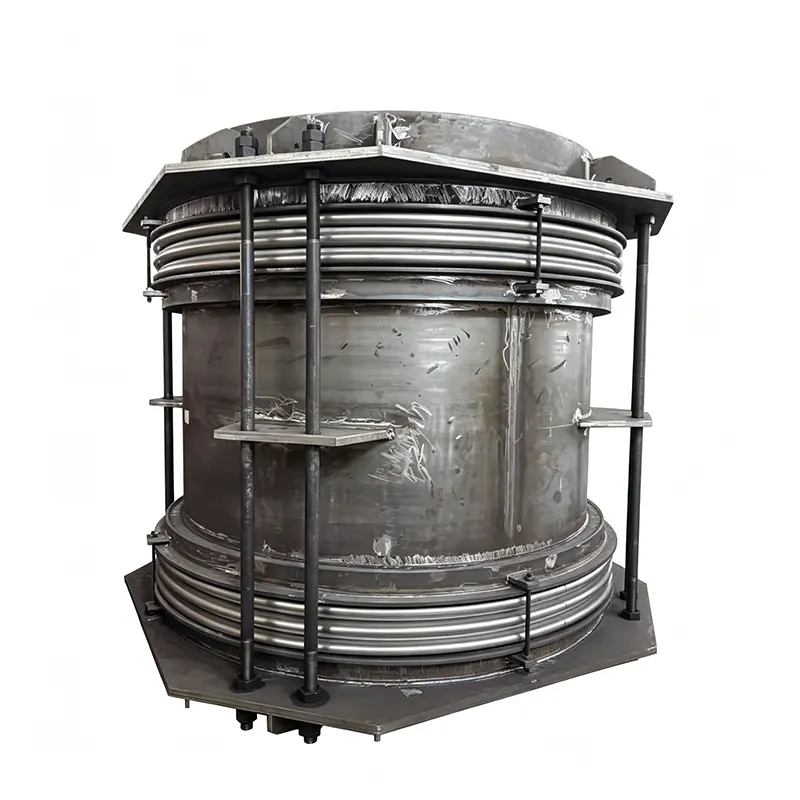

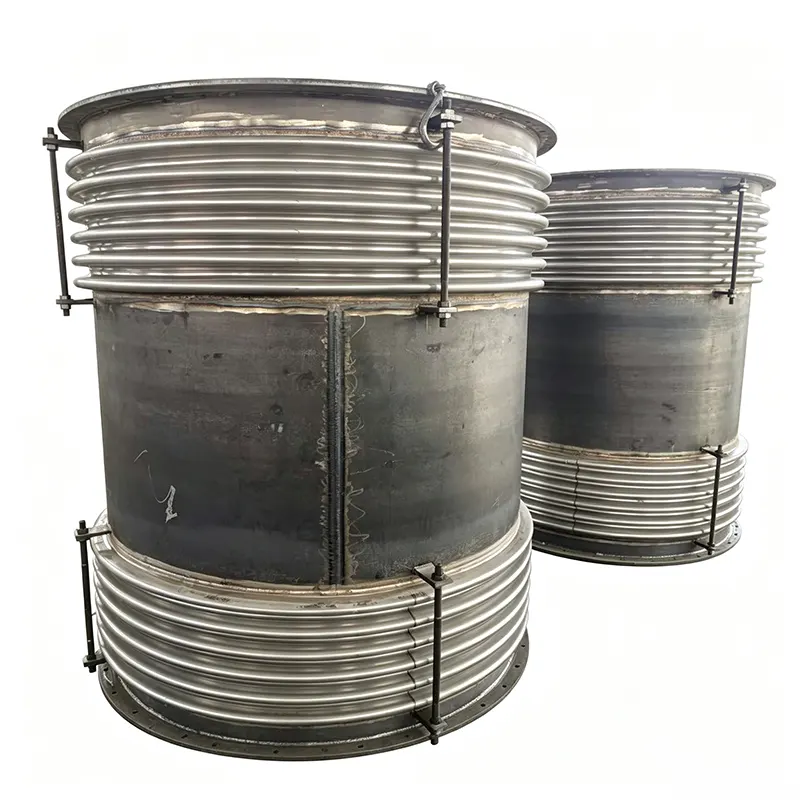

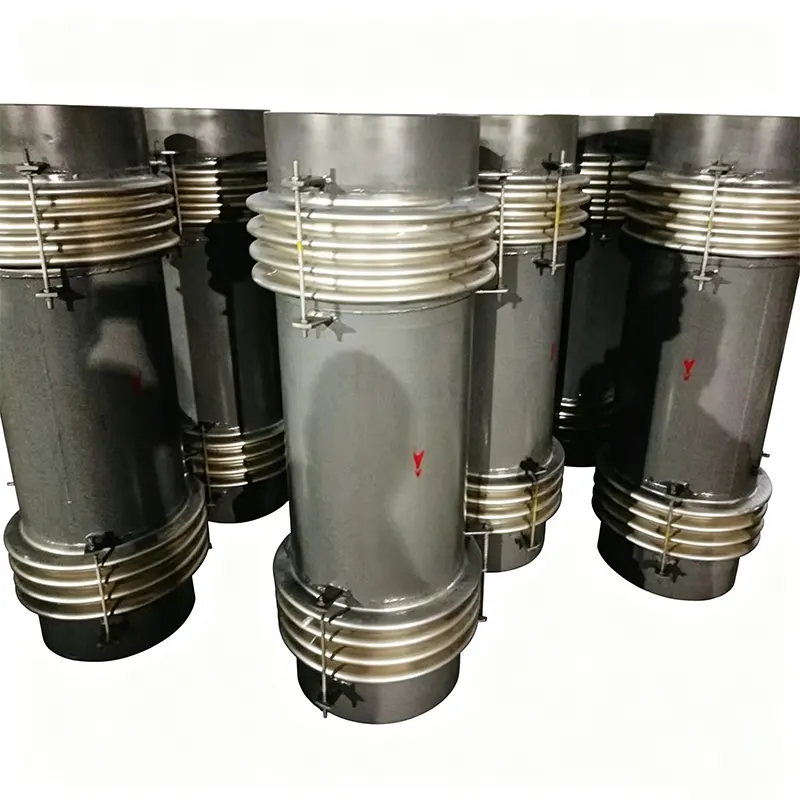

Універсальныя кампенсатары (прывязаныя) - паглынаюць вялікія бакавыя і вуглавыя перамяшчэнні з дапамогай сцяжных цяг, прымаючы цягу ціску; шырока выкарыстоўваецца ў помпавых памяшканнях Паўднёва-Усходняй Азіі для абароны корпуса помпаў.

Шарнірныя сильфонные злучэнні – абмяжоўваюць рух адной вуглавой плоскасцю, ідэальна падыходзяць для паглынання пашырэння ў Z-вобразным нагавіцу трубы, адначасова стрымліваючы ціск ціску.

Карданныя кампенсатары - дазваляюць вуглавыя перамяшчэнні ў некалькіх плоскасцях, часта злучаныя ў наборы для паглынання складаных рухаў сістэмы трубаправодаў.

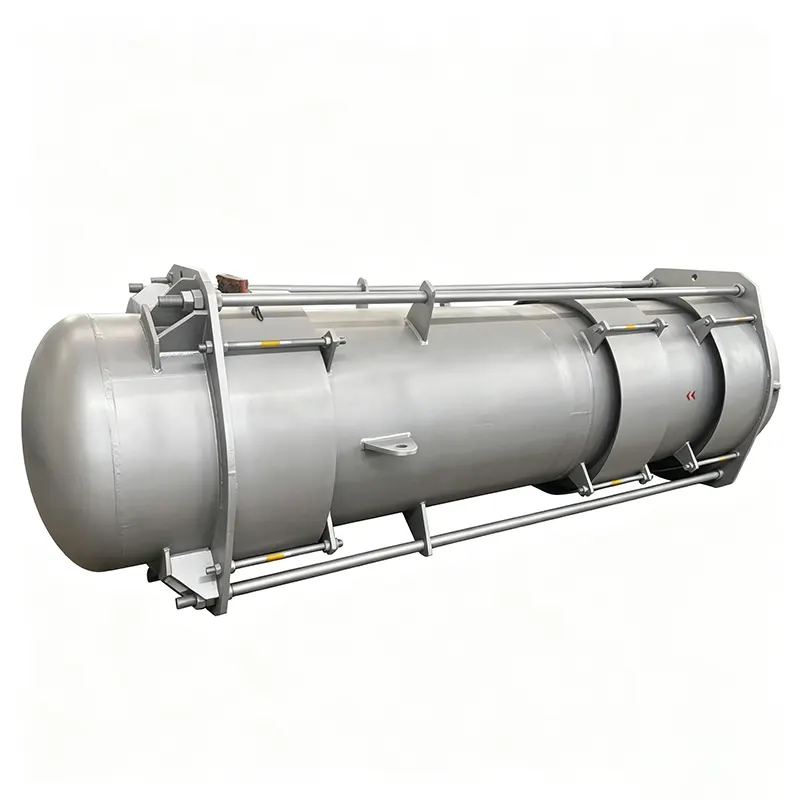

Кампенсатары са збалансаваным ціскам - ліквідуюць сілу цягі ціску на падключаным абсталяванні, такім як турбіны і цеплаабменнікі, што важна, калі цяга сильфона не можа быць перададзена на анкеры.

Сільфоны пад знешнім ціскам - выкарыстоўваюцца там, дзе патрабуецца вялікае восевае сцісканне або калі трэба абараніць сильфоны ад знешніх пашкоджанняў і турбулентнага патоку.

Кожны тып сканфігураваны з правільнай унутранай гільзой, знешняй вечкам і рэкамендацыямі для прымянення - не пастаўляецца ў выглядзе голага сильфона, калі гэта не патрабуецца відавочна.

Дзе яны працуюць і як выбар матэрыялаў ідзе за працэсам

Вытворчасць электраэнергіі - выхлапныя газы турбіны, каналы вугальнага парашка катла, цыркуляцыйныя лініі цэнтральнага ацяплення. Вялікія дыяметры, высокія тэмпературы, камбінаваныя руху. Inconel 625 або SS321 тыповыя для тэмпературы і стомленасці.

Нафтаперапрацоўчыя і нафтахімічныя заводы - FCCU, цеплаабменныя цягнікі, трубаправоды для перадачы нафты. Устойлівыя да карозіі сплавы, такія як Inconel 625 або Hastelloy, выбіраюцца ў залежнасці ад утрымання серы, хларыдаў і працоўнай тэмпературы.

Цэнтральнае ацяпленне і вентыляцыя, вентыляцыя і вентыляцыя - паравая магістраль, контуры астуджанай вады. Акцэнт на правераным тэрміне службы восевага цыклу; вугляродзістай сталі і SS304 сильфоны з вонкавымі ахоўнымі пакрыццямі з'яўляюцца агульнымі.

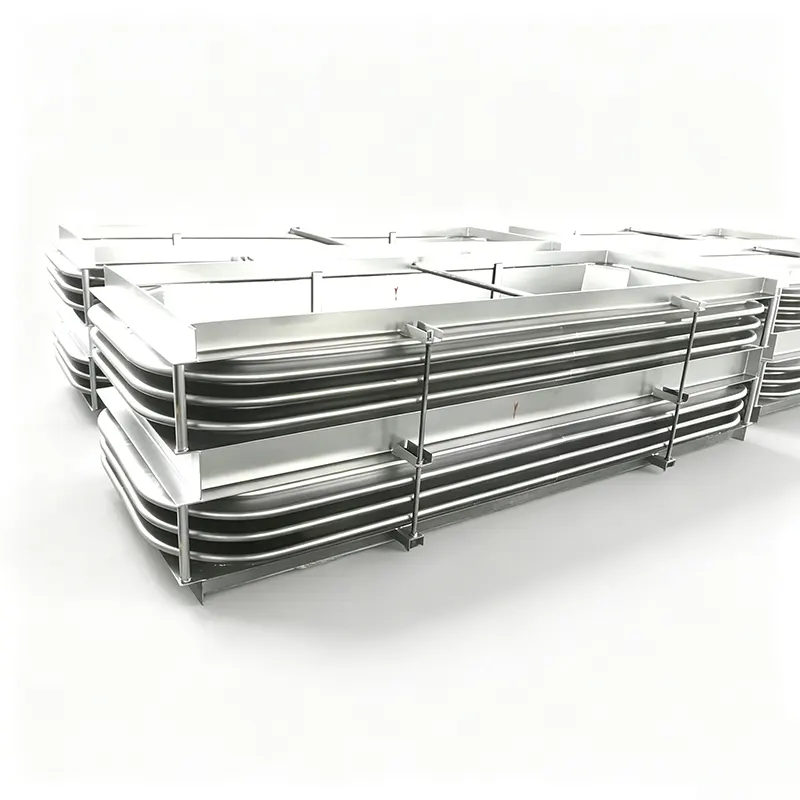

Металургічныя заводы і металургічныя працэсы - печы гарачага дуцця, сістэмы каксавання, каналы для выдалення пылу. Калі рабочая тэмпература перавышае 800 °C, мы рэкамендуем, ці можна спраектаваць металічны сильфон з унутранай футроўкай, ці больш мэтазгодная альтэрнатыўная кампенсацыя, напрыклад, прастакутныя блокі з вогнетрывалай футроўкай. Сумленнае інжынернае кіраўніцтва, а не прымусовы продаж.

Водападрыхтоўчыя і помпавыя станцыі – вібраізаляцыя нагнятання помпы, перадача вады на вялікія адлегласці. Звязаныя кампенсатары стрымліваюць ціск ціску і прадухіляюць яго перадачу на фланцы помпы і бетонныя цягавыя блокі.

Сертыфікаты і паўторныя доказы

Наша сістэма якасці сертыфікавана па ISO 9001:2015. Products meet CE marking requirements where applicable, and designs can be verified to ASME or API standards when specified. Лепшым доказам, аднак, з'яўляецца паўторны бізнес: больш за 70% нашых заказаў паступаюць ад доўгатэрміновых партнёраў, якія робяць паўторны заказ, таму што характарыстыкі прадукту адпавядаюць табліцам дадзеных.

Як выглядае праца з Tianshun

Вы маеце справу са спецыялізаваным мэнэджарам, які разумее прадукт тэхнічна, а не толькі камерцыйна.

На запыты вы атрымаеце адказ па сутнасці на працягу 24 гадзін, у тым ліку парады па папярэднім выбары, калі вы перадаеце асноўныя эксплуатацыйныя даныя.

Каманда інжынераў дае рэкамендацыі па матэрыялах, разлікі перамяшчэння і рэкамендацыі па ўсталёўцы.

Індывідуальныя канструкцыі — ад нестандартных дыяметраў да экзатычных спалучэнняў матэрыялаў — разглядаюцца звычайна, а не як выключэнне.

Планаванне вытворчасці празрыстае; своечасовая адпраўка - норма.

Пасляпродажная падтрымка ўключае кантроль за ўстаноўкай і кансультацыі па тэхнічным абслугоўванні на працягу ўсяго тэрміну службы злучэння.

Кампанія Yangzhou Tianshun Pipeline Technology Co., Ltd.

Аб'ект плошчай 35 000 м², Цзянсу, Кітай - дастаўка больш чым у 45 краін.

Мы не проста прадаем кампенсатары. Мы сочым за тым, каб яны правільна працавалі ў вашай сістэме.
